کیستون شبکه

تجهیزات پسیو در شبکه های انتقال اطلاعات دارای اجزاء متفاوتی است. یکی از این تجهیزات کیستون شبکه نام دارد. عملا این تجهیز نقش ارتباط دهنده یا رابط را بین کابل شبکه و پچ کورد شبکه ایفا می نماید. این تجهیز در یک سمت خود محلی برای اتصال کابل شبکه و در سمت دیگر خود که حالت مادگی RJ-45 دارد، محلی برای اتصال سوکت پچکورد دارد.

کاربرد keystone jacks چیست

در جواب این سوال که پرسیده می شود، کیستون شبکه چیست باید گفت این تجهیز پسیو پل ارتباطی بین کابل شبکه با تجهیزات اکتیو شبکه از قبیل مودم، روتر، سوئیچ و … است.

این تجهیز پسیو، جزء مهمی در شبکه های محلی یا لن است که بر روی پچ پنل ها یا فیس پلیت ها نصب می گردند. تجهیز مذکور برای اتصال به رک دیواری مدولار و پچ پنل ها طراحی شده است.

به نظر می رسد این نام مانند یک سنگ کلید معماری شبکه است. همچنین تطبیق پذیری پچ پنل ها را با دادن کنترل خوب به نصابان بر روی انواع اتصالاتی که در پچ پنل های مدولار برای اتصالات شبکه متنوع تر استفاده می شود، بهبود می بخشد.

انواع کیستون شبکه:

این تجهیز دارای دو نوع متداول است:

1- کیستون تلفن یا RJ-11

2- کیستون شبکه یا RJ-45

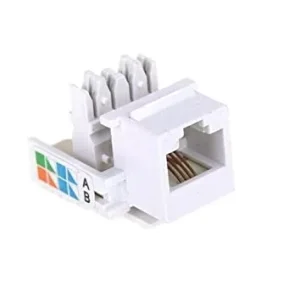

در عکس زیر شما می توانید نمونه ای از مدل تلفنی یا RJ11 را مشاهده بفرمایید.

همانطور که اشاره شد، پریز شبکه دارای دو نوع تلفنی یا rj11 و شبکه یا rj45 است.

در نوع rj45 موارد دیگری نیز در تقسیم بندی این تجهیز تاثیر گذار است. از این موارد می توان به دسته یا کتگوری مورد استفاده، جنس بدنه، سایز و … اشاره نمود.

مورد دیگری که در قیمت آن نیز تاثیر گذار است، نیاز یا عدم نیاز به آچار پانچ است.

تجهیزات کالوات از نوع Tool Free است. این بدان معناست که دیگر نیازی به استفاده از انبر پانچ کیستون برای اتصال کابل شبکه به این تجهیز وجود ندارد و به راحتی می توان این اتصال را برقرار نمود.

از موارد دیگر موثر نحوه ی حفاظت در برابر نویز است. این تجهیز در دو نوع utp و sftp عرضه میگردد که نوع sftp آن در مسیر هایی که نیاز به محافظت در برابر نویز دارد استفاده می گردد.

موارد مهم در زمان اجرای شبکه

معمولا برای اینکه بهترین نتیجه از مسیر کابل کشی شبکه گرفته شود موارد زیر باید رعایت گردد.

1- تجهیز پسیو مورد استفاده از یک نوع باشد. این بدان معناست که مثلا اگر کابل شبکه از نوع cat5، cat6، cat7 یا … انتخاب می گردد، بقیه تجهیزات پسیو هم از همان رده انتخاب گردد.

2- تجهیزات شبکه به صورت end to end استفاده گردد. معنی این جمله اینست که ترجیحا برند تمام تجهیزات پسیو مانند کابل شبکه، کیستون، پچ پنل، پچ کورد و … یکسان باشد. این مطلب به دلیل بحث تطبیق امپدانس تجهیزات پسیو شبکه با یکدیگر است.

انواع دیگر کیستون

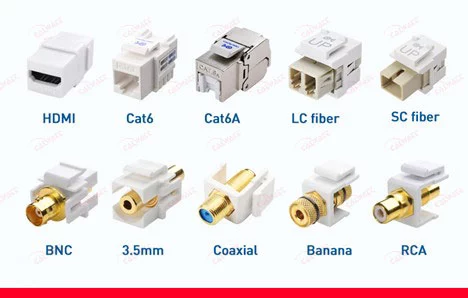

اگرچه کیستون شبکه عمدتاً برای ارائه اتصال اترنت RJ45 استفاده می‌شوند، طیف گسترده‌ای از گزینه‌های اتصال مختلف برای پچ پنل‌های سازگار وجود دارد. آنها شامل پچ پنل های استاندارد مانند RJ45 Ethernet (با پشتیبانی از سرعت و محافظ مختلف)، و همچنین اتصالات کواکسیال و فیبر نوری هستند.

با این حال، آنها از نظر تئوری می توانند تقریباً هر نوع ارتباط ممکنی را ارائه دهند.

کالوات CALWATT طیف گسترده ای از پریز های شبکه  کمتر رایج را در آینده ارائه می دهد. از جمله کیستون HDMI 2.1 با پشتیبانی از 8K و 4K 120 هرتز، و همچنین کیستون خالی که برای مسدود کردن پورت های استفاده نشده در رک های دیواری و پچ پنل ها استفاده می شود.

جک‌های RCA، ترمینال‌های بلندگو، کانکتورهای 3.5 میلی‌متری TRS، جک‌های مدولار 8P8C و جک‌های مدولار 6P6C RJ11 و غیره نیز در آینده ارائه خواهند شد.

ویژگی های کیستون شبکه

کیستون شبکه از نظر ویژگی ها و مشخصات، تنوع زیادی دارند. برخی از آنها دارای کانکتورهایی با روکش طلا برای بهبود مقاومت در برابر خوردگی هستند، در حالی که برخی دیگر دارای طیف رنگی هستند تا هنگام نصب بهتر بین آنها تمایز قائل شوند.

 کیستون های اترنت RJ45 همچنین می‌توانند برای سرعت‌های مختلف مطابق با رتبه ‌بندی‌های دسته کابل‌های اترنت رتبه‌بندی شوند.  بعضی از نسخه‌های جدیدتر  تا ۱۰ گیگابیت اترنت برای کابل‌کشی Cat 6a و فراتر از آن پشتیبانی می‌کنند.

آنهایی که برای عملکرد بالاتر رتبه بندی می شوند معمولاً از سیم کشی مسی ضخیم تر استفاده می کنند و شیلد بهبود یافته برای کاهش تخریب سیگنال و محافظت بیشتر در برابر تداخل دارند.

هنگام خرید پریز شبکه، مهم است که به نشانه‌های تولید باکیفیت، مانند استفاده از پلاستیک مقاوم در برابر آتش، درپوش‌های محاقظ در برابر گرد و غبار و استانداردهای ساخت و ساز مقاوم در برابر ضربه توجه کنید.

ایا همه کیستون شبکه ها یکسان هستند؟

خیر. چندین گزینه اتصال مختلف برای کیستون ها وجود دارد که طیف وسیعی از گزینه‌های پشتیبانی شده را در رک دیواری مدولار و پچ‌پنل‌ها فعال می‌کند. اما برای اینکه آنها را با طیف گسترده‌ای از آن پنل‌ها مطابقت دهند، اکثر  کیستون شبکه دارای شکل و اندازه فیزیکی هستند.

 پریز های شبکه معمولاً دارای یک صفحه مستطیلی به ابعاد 14.5 در 16 میلی‌متر هستند و دارای زبانه‌های انعطاف‌پذیر برای نگه‌داشتن آن‌ها در جای خود و امکان اتصال فیزیکی به پچ‌پنل‌ها را دارا می باشند.

این امر باعث می‌شود  کیستون ها تقریباً به ‌طور جهانی قابل تعویض وهمچنین قابل استفاده مجدد باشند و مدیریت پچ پنل‌های مدولار و رک های دیواری تا پورت و کانکتور جداگانه را ممکن بسازند.

برخی از انواع کیستون شبکه دارای یک کانکتور عبوری هستند که در آن همان پورت در جلو و پشت وجود دارد. در حالی که برخی دیگر دارای یک کانکتور مادگی در یک طرف و یک کانکتور نر در طرف دیگر هستند.

برخی دیگر هنوز یک پورت استاندارد در جلو دارند، با سیستمی برای سیم کشی کابل ها در عقب. برخی دیگر امکان لحیم کاری یا اتصالات را فراهم می کنند.

محل نصب کیستون شبکه

کیستون برای نصب در رک دیواری، جعبه های کف خواب و پچ پنل ها طراحی شده اند. پچ پنل ها گاهی اوقات به صورت خالی فروخته می شوند.

این واضح است که شما باید پریز شبکه خود را اضافه کنید تا عملکردی مشابه پچ پنل های استاندارد که دارای اتصال دهنده های از پیش نصب شده یا غیر ماژولار هستند را به شما ارائه دهد.

اکثر پنل‌های خالی با کیستون دارای سایز جهانی هستند. بنابراین با بیشتر انواع  این تجهیز پسیو سازگار است.

هنگام خرید پچ پنل یا رک دیواری برای  کیستون های خود، حتماً سازگاری آن‌ها را با انواعی که می‌خواهید استفاده کنید بررسی کنید. همچنین به علائم  باکیفیت مانند فضاهای برچسب‌گذاری در جلو و پشت دقت کنید تا کار راحت‌تر شود.

اگر قصد دارید پچ پنل کیستون خود را در یک رک یا فضای دیوار خاصی نصب کنید، مطمئن شوید که اندازه رک شما را پشتیبانی می کند یا ابعاد آن به شکل و اندازه فضای رک دیواری شما مطابقت دارد.

برخی از ابزارهای نصب نیز به طور جداگانه فروخته می شوند، بنابراین مطمئن شوید که مطابق نیاز شما است، یا در صورت  لزوم خرید را انجام دهید.

خرید کیستون شبکه

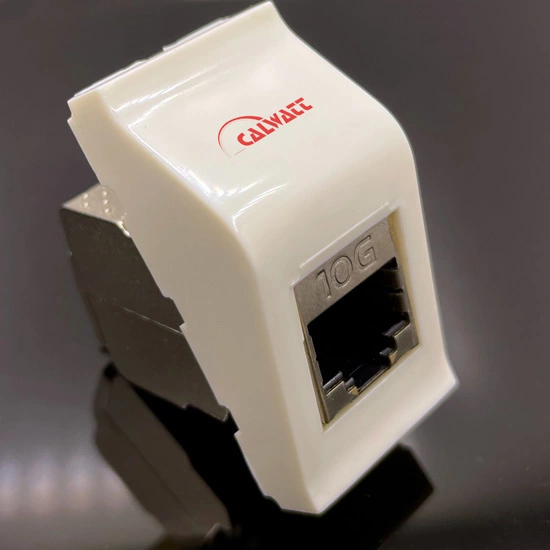

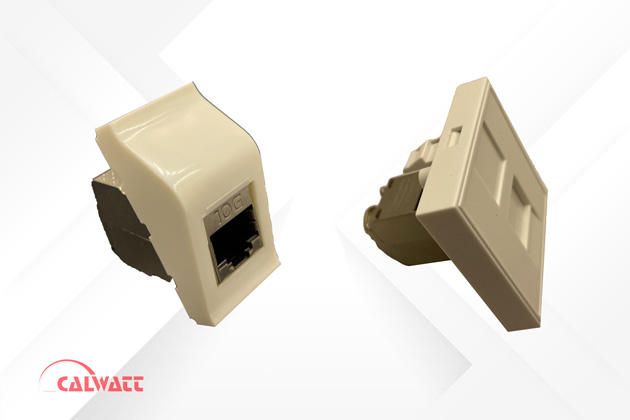

فیس پلیت به همراه کیستون شبکه نصب شده داخل آن در دو مدل باریک یا پهن خریداری می گردد. لذا در هنگام خرید حتما به سایز مورد نیاز پروژه دقت نمایید.

از دیگر دسته بندی ها می توان به 180 یا 90 درجه بودن آن اشاره نمود. در نمونه های 180 درجه دو طرف قسمتی که کابل متصل می گردد.

در این مدل پس از اتصال کابل با بستن این دو قسمت اتصال به صورت کامل انجام گردیده و دیگر نیازی به انبر پانچ نمی باشد. به این مدل کیستون 180 درجه tool free می گویند.

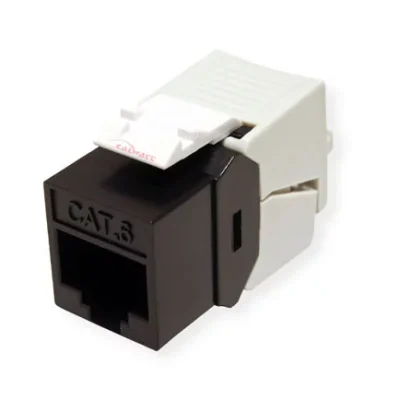

قیمت کیستون شبکه cat6

معمولا قیمت این تجهیز پسیو شبکه بر اساس نوع آن تغییر می کنند. این تفاوت می تواند در cat6 در قابلیت نصب آن بدون نیاز به انبر پانچ و همچنین قابلیت استفاده در کابل کشی مقاوم در برابر نویز باشد.

به همین دلیل قیمت خرید کیستون شبکه cat6 به utp یا sftp بودن آن و 90 درجه یا 180 درجه بودن آن وابسته است.

البته مهمترین پارامتر از نظر فنی، نتایج تست فلوک است. در صورت عدم استفاده از هادی مناسب در ساخت این قطعات، نتیجه ی تست فلوک به شدت کاهش می یابد. لذا این قطعه ی کوچک و کیفیت آن به شدت حائز اهمیت است.

شما می توانید جهت خرید کیستون شبکه کالوات در انواع utp و sftp با قابلیت نصب بدون انبر پانچ، با تیم فروش ما در ارتباط باشید.

بهترین کیستون شبکه

یکی از سوالاتی که همواره ذهن خریداران را در گیر می کند اینست که واقعا بهترین کیستون شبکه چیست؟ در جواب به این سوال باید گفت، انتخاب بهترین تجهیز تا حد زیادی به نوع پروژه ی شما بستگی دارد. به عنوان مثال در پروژه ای که بر اساس انتقال داده بر روی کابل شبکه cat6 طراحی گردیده، اگر از مدل cat5 استفاده شود، عملکرد سیستم را در حد cat5 پایین می اورد. اما اگر در همین شبکه از کیستون cat6a استفاده شود ممکن است عملکرد کلی را بهبود بخشد.

دیگر نکته کلیدی در انتخاب بهترین کیستون شبکه برای یک پروژه، انتخاب آن از محصولات هم برند با کابل شبکه است. سازندگان تجهیزات پسیو شبکه در برند های معتبر، در موقع تولید محصولاتی از قبیل پریز شبکه و کابل به تطبیق امپدانس این دو تجهیز دقت می نمایند. لذا راندمان بالاتری را می توان از سیستم های کابل کشی که به صورت End to End از یک برند استفاده می کنند می توان انتظار داشت.

در نهایت با استفاده از تست فلوک و مقایسه ی نتایج به دست آمده می توان بهترین نوع برای کابل خود را پیدا و خریداری نمایید.

پیشنهاد ما به خریداران، استفاده از برند کالوات است. به دلیل اینکه در بازار ایران تنها تولید کننده End to End این محصولات شرکت رایا تدبیر کویر با برند کالوات است. لذا شما می توانید کلیه ی تجهیزات خود را از برند یکسان خریداری نمایید.

آموزش نصب کیستون شبکه

در این ویدئو شما می توانید نحوه ی اتصال این نوع تجهیز به کابل شبکه برند پرمیوم لاین که مشابه محصولات ما با برند کالوات است را مشاهده فرمایید:

سوالات متداول (FAQ)

• در هنگام خرید کیستون شبکه و دریافت قیمت این کالا به چه نکاتی توجه شود

رده بندی کابل مورد استفاده، utp یا sftp بودن آن، tool free بودن یا نبودن

• چند نوع کلی keystone وجود دارد

تلفنی و شبکه
