پچ پنل شبکه

پچ پنل شبکه چیست و برای چه مواردی استفاده می شود ؟

این تجهیز پسیو قطعه سخت افزاری با چندین پورت است که به سازماندهی گروهی از کابل ها و مدیریت نودها در شبکه کمک می کند.  هر یک از این پورت ها شامل یک کابل است که به مکان دیگری می رود.

این تجهیزات می توانند بسیار کوچک باشند فقط با چند پورت، یا بسیار بزرگ با صدها پورت باشد. در واقع این دستگاه در مدل های مختلف ( 12 پورت،24 پورت،48 پورت و ….) در بازار موجود است.

وظیفه اصلی پچ پنل این است که بین نقاط انتهایی کابلهای شبکه و تجهیزات شبکه ای  مثل هاب، روترو … قرار می گیرد. عملا به جای اینکه کابلهای شبکه مستقیما” به این تجهیزات وصل شوند از طریق پچ پنل متصل می شوند.

همچنین می توانند برای کابل های فیبر نوری، کابل های شبکه با دسته بندی متفاوت، کابل های RJ45 و بسیاری دیگر از این تجهیز استفاده کرد.

این قطعه فلزی تجهیزات متفاوت شبکه را به هم متصل می کنند. محل نصب در محیط های مختلف از جمله رک های ارتباطی، مراکز داده و… است. در واقع این قطعه پسیو شبکه، درون شبکه موثر و منعطف است که مرکز داده یا اتاق سرور شما را سازماندهی می کند.

همچنین جابجایی، افزودن یا تغییر زیرساخت کابل کشی را در آینده آسان تر می کند. درک نقشی که آنها ایفا می کنند می تواند به تعیین اینکه آیا تجهیزات شما به پچ پنل شبکه نیاز دارد یا خیر، و چگونگی راه اندازی آن کمک کند.

برای اطلاعات بیشتر، مقاله پچ پنل چیست مطالعه گردد.

انواع پچ پنل شبکه

انواع پچ پنل شبکه به دو گروه کلی تقسیم می شود. هر گروه شامل دسته بندی متفاوتی است.

• مسی (RJ45)
• فیبر نوری

پچ پنل مسی RJ45

امروزه مدل های متفاوتی از پچ پنل مسی در بازار یافت می شود. مانند شیلددار (SFTP) یا بدون شیلد (UTP)، تخت یا زاویه دار و غیره. همچنین پیکربندی با تعداد پورت ها مانند 12 پورت، 24 پورت، 48 پورت و … متفاوت باشد.

پس چگونه مناسب ترین مورد را برای پروژه های خود انتخاب کنید؟

این کالا معمولاً در یک شبکه محلی (LAN) به عنوان یک مجموعه سخت افزاری که حاوی پورت هایی برای اتصال و مدیریت کابل های اترنت ورودی و خروجی است استفاده می شود.



 پچ پنل شبکه مسی RJ45 یک روش ایده آل برای ایجاد یک سیستم کابل کشی انعطاف پذیر، قابل اعتماد و مرتب بدون توجه به شبکه خانگی یا مراکز داده است.

پچ پنل مسی RJ45، متفاوت از نوع فیبر، هم برای کابل‌های مس شیلددار و بدون شیلد مانند Cat6 A, Cat 6, Cat 5e و7 Cat طراحی شده است. با پچ پنل شبکه، هر کابل یک پورت مستقل دارد. بنابراین این تجهیز اتصال ساده و کارآمد را در شبکه ارائه می دهند.

انواع پچ پنل RJ45

 این تجهیز را می توان بر اساس عوامل مختلف به انواع متفاوتی طبقه بندی کرد:

بر اساس دسته بندی کابل های شبکه

متداول ترین نوع که بر اساس دسته بندی کابل های شبکه طبقه بندی می شوند عبارتند از پچ پنل Cat5e، Cat6 و Cat6a.

پچ‌پنل‌ SFTP و UTP

پچ پنل های شیلددار و بدون شیلد RJ45 برای سازگاری با کاربردهای کابل مسی شیلددار و بدون شیلد مورد نیاز است. نوع شیلددار برای محیط های دارای EMI (تداخل الکترومغناطیسی) بالا طراحی شده اند. این نوع می توانند از شبکه پرسرعت شما در برابر نویز و EMI محافظت کنند. به خصوص زمانی که کابل های مسی درنزدیکی کابل های برق کار می کنند.

نوع شیلددار اساساً گران تر از پچ پنل های مسی بدون شیلد است. سوالی که پیش می آید این است که آیا می توان از مدل بدون شیلد برای کابل شیلددار استفاده کرد؟ صادقانه بگوییم، این بستگی به محیطی دارد که کابل شما از آن عبور می کند. اگر مکان شما فاقد سیم برق با قدرت بالا است، می توانید از مدل بدون شیلد استفاده کنید.

اما اگر نزدیک به فرستنده های رادیویی با قدرت بالا هستید، بهتر است نوع شیلددار را انتخاب کنید.

پچ پنل cat6 sftp

پچ پنل SFTP Cat6 برای مقابله با تداخل امواج خارجی طراحی شده است. این پنل دارای یک محافظ فلزی و کیستون SFTP است. این دو قطعه با هم کار می‌کنند تا EMI و تداخل فرکانس رادیویی (RFI) را مسدود کنند و آن را برای محیط‌های با تداخل بالا مانند مراکز داده یا تاسیسات صنعتی ایده‌آل می‌کنند.

پچ پنل‌ شبکه SFTP Cat6 معمولاً در 12، 24 یا 48 پورت به همراه سه نوع بر اساس روش خاتمه ارائه می‌شوند.

پنل با کیستون پانچ 110، با کیستون tool free و پنل خالی.

علاوه بر این، این پچ پنل ها با نسل قبل سازگار هستند. آنها نه تنها از کابل کشی شبکه Cat6 بلکه از استاندارد قبلی Cat5e نیز پشتیبانی می کنند و آنها را به گزینه ای ایده آل برای برنامه های اترنت 10/100/1000Base-T و 10GBase-T تبدیل می کند.

پچ پنل SFTP دارای سیم اتصال به زمین است. زیرا کابل های SFTP برای حفظ عملکرد باید به درستی به زمین متصل شوند. سیم اتصال به زمین در پچ پانل محافظ کابل ها را به نقطه اتصال به زمین در یک سوئیچ یا روی v; متصل می کند.

این راه‌اندازی تضمین می‌کند که کابل‌های SFTP کاملاً محافظت می‌شوند و خطر از دست رفتن داده‌ها را کاهش می‌دهد و یکپارچگی سیگنال را حفظ می‌کند.

پچ پنل شبکه CAT6 UTP

مانند پچ پنل های SFTP Cat6، پچ پنل CAT6 UTP نیز در پیکربندی های 48 پورت، 24 پورت و 12 پورت موجود است. همچنین برای برنامه های اترنت 10/100/1000Base-T و 10GBase-T مناسب است. با این حال، پچ پنل‌های UTP Cat6 فاقد طراحی محافظ موجود در پانل‌های محافظ است. این امر باعث می‌شود در محیط‌های تداخل الکترومغناطیسی بالا (EMI) کارایی کمتری داشته باشند.

پچ پنل شبکه CAT6 UTP معمولاً قیمت کمتری نسبت به نمونه های SFTP دارند. نصب آنها آسان است و به حداقل تعمیر و نگهداری نیاز دارند، و آنها را به انتخابی مقرون به صرفه برای محیط هایی با EMI پایین، مانند شبکه های خانگی یا تنظیمات اداری کوچک تبدیل می کند. در این تنظیمات، عملکرد قابل اعتماد آنها نیازهای روزمره شبکه را بدون هزینه اضافی محافظ برآورده می کند.

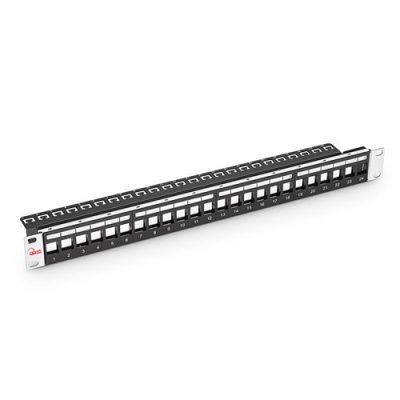

پچ پنل 24 پورت و 48 پورت

پورت ها یکی از مهم ترین اجزای پچ پنل هستند که برای ورود و خروج داده ها به پنل ارائه می شوند. این تجهیز معمولاً از چهار یا شش ماژول هشت پورت تشکیل شده اند که در مجموع به ترتیب 24 یا 48 پورت دارند.

مدل 24 پورت (یونیت)U 1، مدل 32 و 48 پورتU 2 و 96 پورت 4U است.

پچ پنل تخت و پچ پنل زاویه دار

پچ پنل شبکه مسی شامل انواع تخت و زاویه دار ازنظر طراحی ظاهری هستند. نوع تخت درکابل کشی افقی کمک می کند تا کابل ها را بصورت عمودی سازماندهی و مسیریابی کنند.

مدل زاویه دار برای اتصال پچ کورد به پچپنل از دو جهت راحت تر است و می تواند مسیریابی پچ کورد را بهبود بخشد. آنها به عنوان جایگزینی برای مدیریت کابل عمل می کنند که نیازی به کیبل منیجمنت برای مدیریت افقی ندارد.

نوع زاویه دار به دلیل نیاز به فضای جلو زیاد برای نصب داخل رک مناسب نیستند.

فرق پچ پنل Loaded و Unloaded

• پچ پنل loaded یا آنلودد، به مدلی گفته می شود که به  تعداد پورت‌های موجود، کیستون پچ پنل یا کیستون شبکه درخودش جا داده است. این نوع عموماً 24 پورت هستند و بیشتردرمدل‌های Cat5 و Cat6 ساخته می شوند. براساس تعداد پورت‌های موجود در آن کابل شبکه نصب و استفاده می شود.

این ویژگی از خرید کیستون شبکه به‌صورت جداگانه جلوگیری می کند.

• پچ پنل unloaded، به نوعی گفته می شود که داخل آن کیستون شبکه موجود نیست. تنها یک ریل خالی است و کاربر باید جداگانه و بر اساس نیازش کیستون شبکه تهیه کند. از محاسن این مدل اینست که کاربر می تواند به تعداد مورد نیاز خود کیستون تهیه نماید. همچنین با خرید یک ریل ساده می توان انواع کیستون های CAT5e, CAT6, CAT6a, CAT7 استفاده نمود.

پچ پنل فیبر نوری

 پچ پنل فیبر نوری معمولاً به عنوان پانل رابطی توصیف می شود که چندین کابل فیبر نوری و تجهیزات نوری را به هم متصل می کند. این تجهیزات قابل نصب در رک (Rack Mount)و برخی به‌گونه‌ای طراحی شده‌اند که روی دیوار(Wall Mount) نصب شوند.

از نظر فیزیکی، معمولاً یک محفظه فلزی است که پانل‌های آداپتور، سینی‌های اتصال فیبر و فضای ذخیره‌سازی فیبر اضافی را در خود جای می‌دهد. ساختار اصلی آن شامل مجموعه‌ای از پورت‌ها است که در آن هر پورت با پچ کابل دیگری که با تجهیزات نوری واقع در جای دیگری در ساختمان متصل است، متصل می‌شود.

پنل آداپتور یک رابط برای هر دو پورت بیرونی و داخلی به محفظه فراهم می کند. محفظه داخلی ثابت است زیرا قرار نیست کابل‌ها در هیچ نقطه‌ای جدا شوند، در حالی که قسمت بیرونی برای اتصال پچکوردهای فیبر است که می‌توان آن‌ها را در صورت لزوم وصل کرد.

این تجهیزات در دو مدل سینگل مد و مالتی مد با کانکتور های SC و LC و FC در بازار موجود است.

در صورت نیاز به اطلاعات بیشتر، مقاله پچ پنل فیبر نوری چیست را مطالعه نمایید.

مزایای استفاده از پچ پنل

• مقیاس پذیری: پس از نصب، می توانید به راحتی دستگاه های جدید را بدون نیاز به اجرای کابل کشی جدید به صورت end – to – end اضافه کنید.
• به هم ریختگی کابل را کاهش می دهد: پچ پنل ها معمولاً نزدیک به تجهیزات اکتیو شبکه قرار می گیرند و درنتیجه استفاده از کابل پچ کورد کوتاه تر را امکان پذیرمی کند و آرایش رک با نظم بهتری صورت می گیرد.
• ارزان: این تجهیز دستگاه‌های «هوشمند» به حساب نمی‌آیند زیرا هیچ عملکردی جز تسهیل انتقال داده‌ها را انجام نمی‌دهند. این بدان معنی است که آنها بسیار ارزان هستند.
• کاهش هزینه کابل: استفاده از آن به شما امکان می دهد از کابل های کوتاه تری استفاده کنید که هزینه کمتری نسبت به کابل های بلندتر دارند.

امروزه سبک های مختلفی از پچ پنل های مسی در بازار یافت می شود، مانند شیلددار یا بدون شیلد، تخت یا زاویه دار و غیره. همچنین تعداد پورت ها مانند 12 پورت، 24 پورت می تواند متفاوت باشد.

پچ پنل ها یکی از قدیمی ترین انواع تجهیزات فنی هستند که هنوز هم محبوب هستند. آنها در طراحی و عملکرد بسیار ساده هستند، اما همچنان به بهبود سازماندهی و عملکرد یک مرکز داده یا تقریباً هر محیط دیگری با تجهیزات زیاد کمک می کنند.

راهنمای خرید پچ پنل شبکه SFTP و UTP

هنگام انتخابو خرید پچ پنل شبکه خود، عوامل کلیدی مانند هزینه، پیچیدگی نصب، عملکرد و محیط های ایده آل برای هر نوع باید در نظر گرفته شود.

جدول زیر تفاوت های اصلی بین پچ پنل SFTP Cat6 و UTP را نشان می دهد تا به شما در تصمیم گیری آگاهانه کمک کند.

CAT6 UTP	CAT6 SFTP	نوع پچ پنل
پایین تر	بالاتر	قیمت
پایین تر	بالاتر	پیچیدگی نصب
12/24/48		تعداد پورت
تخت – زاویه دار		تفاوت ظاهری
بدون محافظت	محافظت با سیم ارت و ورق گالوانیزه بدون رنگ	نوع محافظت
کیفیت سیگنال خوب در محیط های کم تداخل	مقاومت در برابر تداخل بهتر در محیط های پر نویز	کیفیت سیگنال
محیط های EMI پایین، به عنوان مثال، دفاتر، خانه ها	محیط های EMI بالا، به عنوان مثال، صنعتی، پزشکی، مراکز داده با چگالی بالا	محیط نصب مناسب
نگهداری ساده و منظم	نیاز به بررسی یکپارچگی محافظ و اتصال به زمین دارد	نگهداری

قیمت پچ پنل شبکه

قیمت پچ پنل شبکه مناسب بر انتخاب شما تاثیر گذار است. قاعدتا نوع SFTP دارای قیمت بالاتر توانایی بیشتر در مقابله با تداخل الکترومغناطیسی است. پچ پنل‌های SFTP Cat6 در محیط‌های با تداخل بالا مانند مراکز داده برتری دارند. با وجود قیمت بالاتر آنها را به بهترین پچ پنل محافظ برای مراکز داده تبدیل می‌کند.

نصب پچ پنل های SFTP می تواند قابلیت اطمینان شبکه و یکپارچگی داده ها را به میزان قابل توجهی افزایش دهد. پچ پنل های بدون محافظ یا UTP برای تنظیمات کم تداخل مانند خانه ها و دفاتر کوچک مقرون به صرفه و کارآمد هستند.

قیمت مدل UTP با تعداد 24 پورت از انواع دیگر پایین تر است. همچنین مصرف این نوع تجهیز پسیو نیز با توجه به کاربرد بالای کابل شبکه UTP بسیار زیاد است.

چه با چندین دستگاه سر و کار داشته باشید و چه صرفاً به دنبال مرتب کردن اتصالات خود هستید، یک پچ پنل شبکه قابلیت اطمینان مورد نیاز را ارائه می دهد. با گزینه‌های پچ پنل Cat6 با کارایی بالا برند کالوات، می‌توانید از یک تجربه شبکه روان‌تر و کارآمدتر با قیمت مناسب لذت ببرید.

همچنین می توانید اطمینان حاصل کنید که راه‌اندازی شبکه به همان اندازه که منظم است مؤثر و مطمئن است.

سوالات متداول (FAQ)

• پچ پنل شبکه به چند دسته کلی تقسیم می شود

به دو دسته کلی مخصوص شبکه مسی و شبکه فیبر نوری

• این تجهیزات از نظر ساختار کلی کابل شبکه متصل به آن به چند دسته تقسیم میشود

به دو نوع شیلد دار و بدون شیلد
