کابل شبکه یا کابل لن LAN به مجموعه سیمهایی از جنس مس یا شیشه گفته میشود که برای اتصال و انتقال داده و اطلاعات بین کامپیوترها و روترها و سوییچها و شبکههای استورج SAN (به طور کلی بین اجزا و مولفه های شبکه) استفاده میشود. پس کابلهای شبکه رسانهای هستند که دادهها در آن جریان دارند و اطلاعات از دستگاهی در شبکه به دستگاه دیگری منتقل میشود. در گذشته این محصولات وارداتی بودند. امروز شما می توانید با بررسی قیمت و خرید کابل شبکه ایرانی هزینه ی کمتری برای کالایی با کیفیت پرداخت نمایید.
کابل های شبکه گونه های متفاوتی دارد. تشخیص اینکه کدام کابل شبکه برای پروژه شما مناسب است بدون اینکه زیادهروی کنید کار سختی است. اما ما اینجا هستیم تا به شما کمک کنیم. ما راهنمای مفیدی را گردآوری کردهایم که شامل جدول، واژهنامه و سایر نکات خرید است. مزایا و معایب کابلهای شبکه مختلف را با هم مقایسه میکند. در زیر توضیحاتی پیرامون انواع گونه های متفاوت کابل شبکه و نحوه انتخاب بهترین کابل شبکه برای خانه یا محیط کارتان ارايه شده است.
ویدیو معرفی کابل شبکه
در این ویدئو انواع کابل شبکه و تفاوت آن ها بررسی گردیده است.
انواع کابل شبکه:
- کابلهایی با زوج سیم به هم تابیده یا کابل شبکه (Twisted pair cable) یا کابل لن LAN
- کواکسیال (coaxial cable)
- کابل های فیبرنوری (Fiber optic cable)

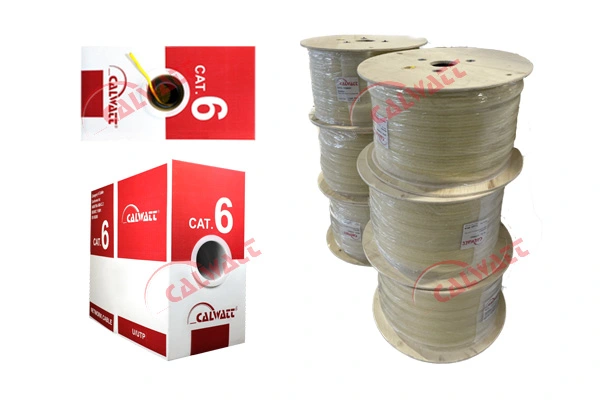

کابل شبکه ایرانی کالوات
در حال حاضر، کابلهای مسی با زوج سیم به هم تابیده برای شبکههای اترنت و تاسیسات تلفنی رایجترین هستند. اما در مورد کابل زوج سیم به هم تابیده چقدر می دانید؟ تفاوت آن با سایر کابل ها چیست و چند نوع کابل پیچ خورده وجود دارد؟ در اینجا در این مقاله می توانید تمام پاسخ هایی را که به دنبال آن هستید بیابید.
کابل زوج تابیده نوعی کابل است که از کنار هم قرار دادن دو سیم عایق جداگانه در یک الگوی پیچ خورده و اجرای موازی آنها با یکدیگر به منظور بهبود سازگاری الکترومغناطیسی ساخته می شود. با چرخاندن سیم ها، بخشی از سیگنال های نویز در یک جهت (ارسال) و قسمت دیگر در جهت مخالف (دریافت) می رود.
این چرخش به کاهش اثر مغناطیسی روی سیم ها کمک می کند و امواج خارجی به دلیل پیچش های مختلف از بین می روند. به عبارت ساده، در مقایسه با یک هادی منفرد یا یک جفت متعادل تابیده، یک جفت پیچ خورده تشعشعات الکترومغناطیسی حاصل از جفت و تداخل بین جفت های همسایه را کاهش می دهد و رد تداخل الکترومغناطیسی خارجی را بهبود می بخشد. طبق استاندارد 568EIA/TIA-، کابل های جفت پیچ خورده بر اساس ویژگی های الکتریکی به دسته های مختلفی مانند کابل های Cat5e، Cat6، Cat7، Cat8 طبقه بندی می شوند.
کابل شبکه ایرانی کالوات از چهار جفت سیم نازک تشکیل شدهاند که با هم زیر روکش بیرونی قرار میگیرند. این نوع کابل چهار رنگ اصلی دارد: آبی، قهوهای، نارنجی و سبز. هر کدام از این سیمها با یک سیم سفید رنگ به هم تابیده شدند.
برای ایمنی بیشتر در برابر نویز، کابل زوج سیم به هم تابیده ممکن است محافظ شود. انواع آن در دو مدل کابل با محافظ shielded twisted pair (STP cable) و بدون محافظ unshielded twisted pair (UTP cable) شناخته می شود.
کابل شبکه cat6 ایرانی utp
در مدل UTP این کابل شبکه ایرانی ارزان قیمت است که با یک جفت هادی عایق به هم پیچیده شده و برای محافظت با یک روکش پلاستیکی پوشیده شده است. فاقد محافظ روکش فویلی یا صفحه محافظ بافته شده است که باعث می شود کابل از نظر قطر کوچکتر شود. 24 AWG (American Wire Gauge) رایج ترین اندازه کابل های UTP است. چون هیچ شیلد و محافظی به دور سیم هایش ندارد بنابراین در شبکه هایی که اهمیت داده خیلی مطرح نیست استفاده میشود. نام استاندارد این نوع کابل شبکه U/UTP است.

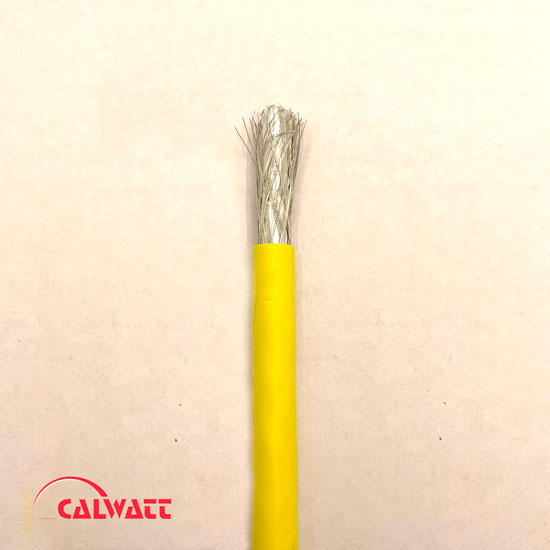

کابل شبکه cat6 ایرانی sftp
عملا، کابل Shielded Twisted Pair یا STP که زوج به هم تابیده شیلد دار است و در شبکه های توکن رینگ و Gigabit Ethernet کاربرد دارد. کابل شبکه Sftp بیشتر در محیط هایی که نویز بیشتری وجود دارد استفاده میشود برای مثال در کابل کشی فواصل طولانی و یا وقتی کابل شبکه قرار است نزدیک میدان های مغناطیسی مثل کابل برق قرار گیرد. کابل های STP شیلدها به روش های مختلفی به دور سیم ها اعمال میشود F. در نام کابل های STP بیانگر وجود فویل است و S بیانگر وجود شیلد یا محافظ بافته شده .فویل برای جلوگیری از نویز و شیلد برای تخلیه اثرات القایی و الکتریسیته ساکن به سیستم ارت، در ساختار کابل شبکه STP قرار میگیرد.
کابل شبکه ایرانی کالوات، تنها محصول ایرانیست که تست فلوک را در این دسته بندی با نتایج بالا پاس می نماید.
انواع کابل شبکه شیلد دار یا STP
6 نوع کابل شبکه شیلد دار یا STP داریم که در شبکه بندی کامپیوترها میتوانیم از آنها استفاده کنیم. این 6 نوع به شرح زیر است:
-
کابل شبکه U/FTP:
فویل دور هر جفت سیم وجود دارد.
-
شبکه F/UTP:
فویل دور چهار جفت سیم یعنی کل سیم ها وجود دارد.
-
کابل شبکه S/UTP:
یک شیلد دور چهار جفت سیم یعنی کل سیم ها وجود دارد.
-
کابل شبکه SF/UTP:
یک فویل و یک شیلد، دور چهار جفت سیم یعنی کل سیم ها وجود دارد. به آن STP هم گفته میشود.
-
کابل شبکه S/FTP:
تک فویل دور هر جفت سیم و یک شیلد دور چهار جفت سیم یعنی کل سیم ها وجود دارد.
-
کابل شبکه F/FTP:
یک فویل دور هر جفت سیم و یک فویل دور کل سیم ها وجود دارد.
حال که با انواع کابل شبکه زوج به هم تابیده آشنا شدید به مقایسه انواع کابل شبکه میپردازیم که با نام Category یا Cat مطرح میشود.
ساده ترین راه برای انتخاب کابل، انتخاب کابلی با پهنای باند و کارایی مورد نیاز است. کابل های شبکه ایرانی متداول با برند کالوات شامل:کابل شبکه Cat5، Cat5e ، Cat6 ، Cat6A ، Cat7 همگی دارای سطوح عملکرد متفاوتی هستند، بنابراین انتخاب کابل مناسب برای کاربرد مناسب ضروری است. این کابلهای شبکه برای اتصال انواع عناصر شبکه از جمله سوئیچهای شبکه و روترهای شبکه به رایانهها، سرورها و سایر موارد شبکه استفاده میشوند. در صورت وجود رابط شبکه، میتوان آنها را با استفاده از کابلهای شبکه متصل کرد.
خرید کابل شبکه قیمت مناسب
برای انتخاب و خرید کابل شبکه مناسب با سرعت اتصال به اینترنت خانگی خود شروع کنید. در صورتی که اینترنت گیگابیتی (1 گیگابیت در ثانیه) دارید، یک سیم اترنت قدیمی برای شما مناسب است. اگر اتصال کندتری دارید برای مثال 10 یا 20 مگابیت در ثانیه کابلCat5 یا Cat6 مناسب است.
اگر از سرعت واقعی اشتراک اینترنت خود اطلاعی ندارید، کامپیوتر خود را مستقیماً به مودم متصل کرده و این تست سرعت را بارگیری کنید. انجام این کار به شما یک ایده اولیه از آنچه از نظر اتصال سیمی نیاز دارید به شما می دهد. اگر اشتراک شما فقط از دانلود با سرعت 50 مگابیت در ثانیه پشتیبانی می کند، خرید کابل شبکه 1 گیگابیت بر ثانیه بیش از حد است.
در مرحله بعد، سرعت مورد نیاز برای شبکه خود را در نظر بگیرید. اگر اغلب فایلهای بزرگ را بین رایانهها جابهجا میکنید یا ویدیوهای با پهنای باند بسیار بالا را پخش میکنید، یک کابل شبکه با پهنای باند بالاتر میتواند تفاوت بزرگی ایجاد کند. در غیر این صورت نیازی به یک شبکه سریع خانگی ندارید.
همانطور که روترهای امروزی سریعتر و توانمندتر می شوند و سرعت شبکه را تسهیل می کنند، برای استفاده کامل به کابل های توانمندتر نیاز دارید. اگر به دنبال یک کابل جایگزین هستید، ایده خوبی است که یکی از دسته بندی های بالاتررا انتخاب کنید تا هم از سرعت استفاده کنید. این معمولاً به معنای انتخاب کابل Cat6A یا حتی Cat8 است. با توجه به مطالب بیان شده لازم به ذکر است که یک کابل شبکه با پهنای باند بالا به تنهایی تفاوت زیادی ایجاد نمی کند، اما یک کابل خوب می تواند با سایر دستگاه های شبکه پیشرفته کار کند تا اطمینان حاصل شود که اتصال شما تا حد ممکن قوی است.
Cat یا Category در انواع کابل شبکه:
کابل شبکه cat5
کابل های شبکه Cat5 سال ها به عنوان پرکاربردترین کابل شبکه در شبکه های کابلی مورد استفاده قرار می گرفتند و انتقال اطلاعات تا سرعت 100مگابیت بر ثانیه تا طول 100 متر انجام می گرفت. در حال حاضر، از این نوع کابل در شبکه ها استفاده نمیشود و بسیاری از شرکتهای تولید کننده نیز دیگر آنها را تولید نمیکنند.
کابل شبکه Cat5e که حرف e مخفف “Enhanced” است. هیچ تفاوت فیزیکی بین کابل های Cat5 و Cat5e وجود ندارد. با این حال، سازندگان این نوع کابل با پسوند E آن را تحت استانداردهای تست دقیقتر میسازند تا انتقال سیگنال ناخواسته بین کانالهای ارتباطی (crosstalk) را حذف کنند. این رده از کابل در حال حاضر بسیار رایج است که عمدتاً به دلیل هزینه تولید پایین و پشتیبانی از سرعت های بالاتر از کابل های نسل قبل خود است. این کابل توسط TIA/EIA به رسمیت شناخته شده است. دارای مشخصات فرکانس کمی بالاتر از کابل Cat5 است زیرا کارایی آن تا 125 مگابیت در ثانیه افزایش می یابد. به طور کلی استاندارد این کابل با پسوند E بهبود یافته است و نوعی کابل Cat5 است که با مشخصات بالاتر ساخته شده است، اگرچه از نظر فیزیکی مشابه نسل قبلی است. لذا در هنگام خرید این محصول به مطالب مذکور دقت نمایید.
کابل شبکه cat 6 ایرانی کالوات
نسل بعدی کابل شبکه کابل های ایرانی Cat6 هستند که از پهنای باند بالاتری نسبت به کابل های Cat5 و Cat5e پشتیبانی می کند. این نوع از کابل شبکه با روکش PVC و LSZH و در دو مدل شیلددار و بدون شیلد قابل تولید هستند. کابل های Cat6 از نظر فنی تا 10 گیگابیت بر ثانیه تا فاصله 55 متر را پشتیبانی می کنند. این امر به این معنی است که سرعت انتقال اطلاعات در کابل شبکه CAT6 نسبت به نسلهای پیشین خود افزایش چشم گیری داشته است اما این سرعت تنها تا طول 55 متر قابل استفاده است و پس از آن سرعت آن افت خواهد کرد و به سرعت نسلهای پیشین خود نزدیک میشود. با این حال، افزایش سرعت انتقال اطلاعات و تکنولوژی ساخت کابل با افزایش قیمت همراه است، بنابرایت کابل Cat6 گرانتر از انواع Cat5 و Cat5e است.
کابل شبکه cat 6a ایرانی کالوات
در نام کابل های cat 6a کلمه A یافت می شود. “A” در Cat6A مخفف “Augmented” است و به معنای پیشرفته شده می باشد. کابل های مبتنی بر این استاندارد با پشتیبانی از دو برابر حداکثر پهنای باند، یک پله بالاتر از نسخه های Cat6 هستند و همچنین قادر به حفظ سرعت انتقال بالاتر در طول کابل طولانی تر هستند. در نتیجه کابل های Cat6A توانایی انتقال داده ها در مسافت بیشتری را دارند.طبق استانداردها کابل های Cat6A پهنای باند 500 مگاهرتز و فاصله طولی 100 متر را پشتیبانی می کنند. با این حال این باعث می شود که آنها نسبت به کابل Cat6A انعطاف پذیری کمتری داشته باشند.
تنها تولید کننده ی کابل شبکه ایرانی در رده ی cat 6a , cat 7 شرکت رایا تدبیر کویر با برند کالوات است.
کابل شبکه 7 Cat ایرانی کالوات
کابل شبکه CAT7 به عنوان یکی از مدرنترین و سریعترین کابلهای شبکه شناخته میشوند و در نتیجه از آنها در شبکههایی که نیاز به سرعت و پهنای باند بسیار بالا دارند استفاده میشود. از کابل شبکه ی cat7 در دیتاسنترها و برقراری ارتباطات Backbone بین سرورها و سوییچ های شبکه و دستگاه های استوریج استفاده می گردد.
رنگ بندی کابل شبکه
ترتیب رنگبندی در سوکت شبکه بسیار مهم است. عدم رعایت رنگبندی صحیح در سوکت شبکه ارتباط کابل شبکه را غیر پایدار و یا غیر ممکن میسازد. برخی از افراد گمان میکنند همین که هر دو سر کابل شبکه، رنگبندی یکسانی داشته باشد کافیست!
تاریخچه استانداردهای رنگبندی کابل شبکه
استاندارد TIA/EIA 568A که در سال 1995 تصویب شد، در سال 2002 با استاندارد TIA/EIA 568B جایگزین شد و از آن زمان به روز شده است. هر دو استاندارد نام برده شده پین های خروجی T-568A و T-568B را برای استفاده از کابلهای Twisted Pair Unshielded و کانکتورهای RJ-45 برای اتصال شبکه است.
نحوه رنگ بندی کابلهای شبکه CAT5 و CAT6 که توسط تکنیسینها و متخصصان شبکه در هنگام پرس سوکت یا پانچ کیستون مورد استفاده قرار میگیرد در ادامه بیان خواهد شد. توجه داشته باشید، برقراری ارتباط توسط کابل شبکه فقط با ترکیب رنگ بندی خاص ممکن خواهد بود و رنگ بندی اشتباه (حتی اگر ترتیب رنگها را در دو سر کابل رعایت شسود) ارتباط را ایجاد نخواهد نمود.
کابل شبکه ایرانی کالوات بر اساس استاندارد TIA/EIA تولید گردیده است.
رنگهای اصلی و فرعی کابل شبکه
در کابل شبکه ۸ سیم با رنگ های مختلف وجود دارد. اما بعضی از این رنگها اصلی و بعضی دیگر فرعی هستند.
رنگهای اصلی کابل شبکه
۴ رنگ اصلی عبارتند از:
- سبز
- آبی
- نارنجی
- قهوه ای
این سیم ها با رنگهای اصلی هرکدام وظیفه ای را دارند. برای مثال رنگ سبز برای ارسال سیگنال مثبت است.
رنگ آبی برای رد و بدل کردن انتقال صدا
رنگ نارنجی برای دریافت داده ها
از رنگ قهوه ای بعنوان کمکی استفاده میشود.
رنگهای فرعی کابل شبکه
۴ رنگ فرعی عبارتند از:
- سفید سبز
- سفید آبی
- سفید نارنجی
- سفید قهوهای
از سفید سبز برای ارسال سیگنال منفی
سفید آبی برای انتقال صدا
سفید نارنجی برای دریافت داده ها
و سفید قهوهای برای لینک کمکی استفاده میشود.
قیمت کابل شبکه ایرانی
همواره قیمت یکی از عواملی است که در خرید تجهیزات نقش مهمی ایفا می نماید. امروزه در بازار ایران رنج گسترده ای از قیمت برای کابل شبکه اعلام می گردد. اغلب کابل های ایرانی دارای قیمت مناسب تری نسبت به نمونه های وارداتی هستند. اما نکته مهم اینست که استفاده از کابل بی کیفیت به دلیل قیمت پایین به کل پروژه زیان های سنگینی وارد می نماید.
همچنین در بازار ایران مقادیر فراوانی از کابل های وارداتی با برند های معتبر مانند کابل شبکه لگراند، نگزنس، اشنایدر، زیمنس و … تولید شرکت های ایرانی هستند. ولی به دلیل اینکه تولید کننده آن مشخص نیست، اغلب بی کیفیت ترین محصول این تولید کنندگان با این برند های اروپایی عرضه می گردد.
ما در مجوعه ی رایا تدبیر کویر توانسته ایم کابل شبکه ایرانی با برند کالوات تولید نماییم که با وجود قیمت پایین نسبت به نمونه های وارداتی، از نظر تست فلوک و بقیه المان های فنی دارای کیفیت بالاتری باشد. لذا شما می توانید با انتخاب کابل کالوات با کمترین هزینه، بهترین نتیجه را از زیرساخت خود کسب نمایید.
لیست قیمت کابل شبکه
در جدول زیر شما می توانید لیست قیمت اقلام تولید شده با برند کالوات را ملاحظه فرمایید:
نام محصول | برند | روکش | قیمت (ریال) |
کابل شبکه CAT6 U/UTP | کالوات | PVC | 200,000 |
کابل شبکه CAT6 U/UTP | کالوات | LSZH | 220,000 |
کابل شبکه CAT6 SF/UTP | کالوات | PVC | 380,000 |
کابل شبکه CAT6 SF/UTP | کالوات | LSZH | 400,000 |
کابل فیبرنوری
فیبر نوری فناوری است که برای انتقال اطلاعات به صورت پالس های نور از طریق رشته های فیبر ساخته شده از شیشه یا پلاستیک در فواصل طولانی استفاده می شود. قطر فیبرهای نوری تقریباً به اندازه یک رشته موی انسان است و هنگامی که در یک کابل فیبر نوری قرار می گیرند، می توانند داده های بیشتری را در فواصل طولانی تر و سریعتر از سایر رسانه ها منتقل کنند.
این فناوری است که خدمات اینترنت، تلفن و تلویزیون فیبر نوری را برای خانه ها و مشاغل فراهم می کند. در جاهایی که پهنای باند بالا لازم داریم مثل مراکز داده، و یا ظرفیت بالا نیاز داریم مثل بیمارستان ها و فرودگاه ها و بانک ها، کابل فیبر نوری مناسب است چون سرعت بسیار بالایی دارد و حجم بالایی داده را انتقال میدهد.
انواع کابل فیبر نوری عبارتند از:
- Multimode

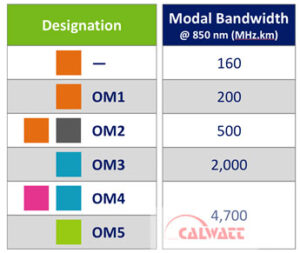

نوعی فیبر نوری است که معمولاً برای ارتباطات در فواصل نسبتاً کوتاه استفاده می شود. به عنوان مثال، در داخل ساختمان ها یا دانشگاه ها. کابل های فیبر نوری مالتی مد را می توان بر اساس استاندارد ISO 11801 به انواع فیبرهای OM1، OM2، OM3، OM4 و OM5 دسته بندی کرد.
- Single Mode
هسته فیبرهای نوری سینگلمود قطر کمتری دارد، احتمال تضعیف سیگنال در آنها کمتر است. یکی از علل تضعیف سیگنال در فیبر نوری، برخورد مداوم سیگنال به دیواره شفاف هسته و منعکس شدن مجدد آن است که سبب میشود، سیگنال بهجای مسیر مستقیم، حرکت زیگزاگی داشته باشد. پس هرچه قطر هسته کمتر باشد، هم دفعات و هم شدت انعکاس سیگنال کاهش مییابد و سیگنال طی حرکت خود، مسیر مستقیمتر و طولانیتری میپیماید.
در فیبرهای نوری سینگلمود چون قطر هسته کم است، نور عمدتا مانند یک پرتو منفرد طول کابل را درمینوردد. چون سیگنال نوری نسبتا مستقیم پیش میرود، مسافت بیشتری طی میکند. ضمنا فیبر نوری سینگلمود پهنای باند بسیار بیشتری دارد. باتوجه به آنچه گفته شد، فیبر نوری سینگلمود برای انتقال داده در مسافتهای طولانیتر به کار میرود. فیبرهای نوری سینگلمود معمولا گرانترند، چون برای تولید لیزر در ورودی هسته کوچک آنها محاسبات دقیقتری لازم است.

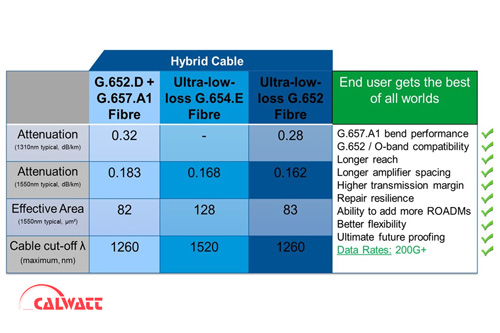

فیبر های نوری سینگل مود بنا به شعاع خمش و عملکرد به دسته های G652, G655, G657 تقسیم می گردند.
کابل های کواکسیال

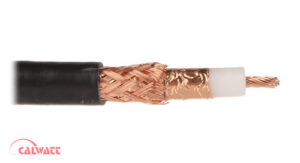

کابل کواکسیال نوعی کابل مسی است که با محافظ فلزی و سایر اجزای مهندسی شده برای جلوگیری از تداخل سیگنال ساخته شده است. این کابل، یک کابل الکتریکی است که سیگنال های فرکانس رادیویی (RF) را از یک نقطه به نقطه دیگر منتقل می کند.این فناوری از اوایل قرن بیستم وجود داشته است، به طوری که این کابل ها به دلیل دوام و سهولت نصب، عمدتاً برای اتصال تجهیزات آنتن ماهواره به خانه ها و مشاغل مورد استفاده قرار می گیرند.
از کابل کواکسیال برای مسافتهای زیاد و طولانی استفاده میشود تا ارتباط بین شبکههای رادیویی، تلویزیونی و تلفنی را برقرار کند. همچنین نوع کوتاه این کابل برای ایجاد ارتباط بین وسایل تصویری خانگی مناسب است. منتقل کردن سیگنال از آنتن به گیرنده، از ایستگاه تلویزیونی به گیرندههای تلویزیون و از دکل رادیویی به گیرنده رادیویی و دیگر موارد مشابه نیز از کاربردهای کابل کواکسیال است.
