کابل اترنت چیست، رنگ ها و اهداف آنها

کابل اترنت همه جادیده می شود. آن‌ ها از اصلی ترین عناصر دنیای شبکه‌های سیمی هستند. این کابل‌ها هنگام ایجاد هر نوع شبکه خانگی یا تجاری یا برقراری اتصالات اینترنتی حیاتی هستند. اما کابل‌های اترنت چیستند؟ چه کاری انجام می‌دهند؟ رنگ های مختلف آن به چه معناست؟

اترنت چیست

اترنت روشی برای اتصال کامپیوترها و سایر دستگاه‌های شبکه در یک فضای فیزیکی است. این اغلب به عنوان یک شبکه محلی یا LAN شناخته می‌شود. ایده یک شبکه اترنت این است که کامپیوترها و سایر دستگاه‌ها بتوانند فایل‌ها، اطلاعات و داده‌ها را به طور موثر با یکدیگر به اشتراک بگذارند.

اترنت در سال ۱۹۸۰ منتشر شد. تا سال ۱۹۸۲، موسسه مهندسان برق و الکترونیک (IEEE) این فرمت را استانداردسازی کرد، به طوری که همه دستگاه‌های شبکه و رایانه از پورت‌های یکسانی استفاده می‌کردند. IEEE یک راهنمای کتبی برای استانداردهای اترنت ایجاد کرد و برای بهبود این استانداردها با پیشرفت فناوری تلاش می‌کند.

همه تولیدکنندگان کابل اترنت باید برای تضمین کیفیت و ایمنی، از این استانداردهای سختگیرانه پیروی کنند. کابل‌های اترنت نوعی کابل شبکه هستند. آنها برای کار با پورت‌های اترنت طراحی شده‌اند. پورت‌های اترنت را می‌توان در روترها، رایانه‌ها، تلویزیون‌ها و اکثر دستگاه‌های دارای اینترنت و شبکه یافت.

جهت دیدن قیمت کابل شبکه کلیک نمایید.

دستگاه‌های سیم‌کشی مزایای خود را دارند، از جمله اینترنت سریع‌تر و اتصال قابل اعتمادتر. معمولاً توصیه می‌شود دستگاه‌هایی که حرکت نمی‌کنند و از WiFi برای دستگاه‌های تلفن همراه استفاده می‌کنند، سیم‌کشی شوند.

بیشتر بدانید: اترنت چیست

کابل‌ اترنت چه شکلی است

کابل‌های اترنت شبیه کابل‌های تلفن هستند. تعداد سیم‌های کابل‌های اترنت دو برابر کابل تلفن است (۸ در مقابل ۴). سوکت آن کمی بزرگتر از کانکتور کابل تلفن است.

در انتهای هر کابل یک سوکت کوچک، اغلب یک کانکتور Registered Jack 45 (RJ45) وجود دارد. آنها یک اهرم کوچک در بالا دارند که به محکم کردن و باز کردن کابل اترنت کمک می‌کند. وقتی کابل را به داخل کابل اترنت فشار می‌دهید، باید با صدای کلیک در جای خود قرار گیرد. گاهی اوقات، پورت دارای یک چراغ LED است، بنابراین جک اترنت هنگام اتصال موفقیت‌آمیز روشن می‌شود.

کابل‌های اترنت می‌توانند از نظر طول متفاوت باشند. اندازه‌ها معمولاً از حدود ۰.۳ متر شروع می‌شوند و می‌توانند تا ۳۰ متر و بیشتر نیز برسند. همچنین می‌توان کابل‌ها را به طول دلخواه خود برش داد.

آنها در رنگ‌های متنوعی نیز عرضه می‌شوند. هیچ تفاوتی بین رنگ کابل‌ها وجود ندارد. بسیاری از مدیران شبکه‌های کامپیوتری، کابل‌های خود را با رنگ‌های مختلف هماهنگ می‌کنند تا بتوانند به راحتی شبکه‌های خود را مدیریت و نگهداری کنند. گاهی اوقات، ارائه دهندگان خدمات اینترنتی، سیم‌های با رنگ‌های مختلف ارائه می‌دهند تا ارجاع به سیم‌ها بر اساس رنگ آسان باشد.

کابل اترنت چه کاری انجام می‌دهد؟

معمولاً از کابل‌های اترنت برای اتصال به اینترنت و اتصال دستگاه‌ها به یک شبکه محلی استفاده می‌شود. آن‌ها به پورت‌های اترنت در دستگاه‌های مختلف متصل می‌شوند.

رایج‌ترین کاربرد کابل اترنت، اتصال روتر یا مودم وای‌فای به پورت ورودی اینترنت یا خط تلفن است. همچنین می‌توان از آن برای اتصال دستگاه‌هایی مانند تلویزیون، کامپیوتر و سایر دستگاه‌هایی که برای کار به اینترنت یا شبکه نیاز دارند، استفاده کرد.

رنگ‌های کابل اترنت به چه معناست؟ خب، اول باید بفهمیم منظورمان از کابل «اترنت» چیست. آیا ما در مورد کابل‌های زوج به هم تابیده مسی (مانند Cat6A) که همه ما می‌شناسیم و دوست داریم صحبت می‌کنیم؟ یا شاید، ما در مورد کابل فیبر نوری صحبت می‌کنیم؟ فیبر نوری، کابل زوج به هم تابیده مسی و کابل کواکسیال همگی قادر به انتقال بسته‌های داده اترنت هستند، بنابراین اترنت یک پروتکل است و نه به طور خاص یک نوع کابل.

انصافاً، کابل زوج به هم تابیده مسی برای حمل بسته‌های اترنت طراحی شده است، اما می‌تواند کارهای بیشتری انجام دهد. برای اهداف این وبلاگ، ما به طور کلی به کابل زوج به هم تابیده مسی به عنوان «کابل اترنت» اشاره می‌کنیم تا همه چیز ساده شود. فقط موارد فوق را در نظر داشته باشید.

با تعریف کامل‌تر اصطلاح «اترنت»، بیایید در مورد رنگ اترنت صحبت کنیم. به طور خاص، رنگ روکش بیرونی کابل اترنت. آیا رنگ در مورد کابل زوج به هم تابیده مسی مانند Cat5e، Cat6 یا کابل شبکه Cat6A اهمیت دارد؟ به هر حال، رنگ‌های مختلفی دیده می‌شوند. چرا باید اینطور باشد؟

آیا رنگ کابل‌های اترنت مهم است؟

رنگ روکش کابل هیچ ارتباطی با عملکرد واقعی کابل ندارد، اما ممکن است در نشان دادن کاربردی که کابل برای آن استفاده می‌شود، نقش داشته باشد. بنابراین پاسخ برای سازماندهی بله، اما برای عملکرد خیر است. خلاصه کلام این است که کابل‌های زوج به هم تابیده مسی (یا کواکسیال سری ۶) می‌توانند به هر تعداد رنگ باشند و از آن رنگ‌ها می‌توان برای نشان دادن «ساختار» یک سیستم کابل‌ کشی ساختار یافته (SCS) استفاده کرد.

در یک سیستم کابل‌کشی ساختاریافته، کدگذاری رنگی کابل شبکه اغلب برای موارد زیر استفاده می‌شود:

• ارتقاء سازماندهی و شناسایی
• ساده‌سازی عیب‌یابی
• در شرایط خاص، رعایت کدهای محلی برای مواردی مانند مدارهای اعلام حریق

آیا استانداردی وجود دارد که محل استفاده از رنگ‌ها و نحوه استفاده از آنها را تعریف کند؟ بله. آیا اگر مشتری الزام خاصی مبنی بر متفاوت بودن رنگ‌ها داشته باشد، این استاندارد همچنان اعمال می‌شود؟ خیر.

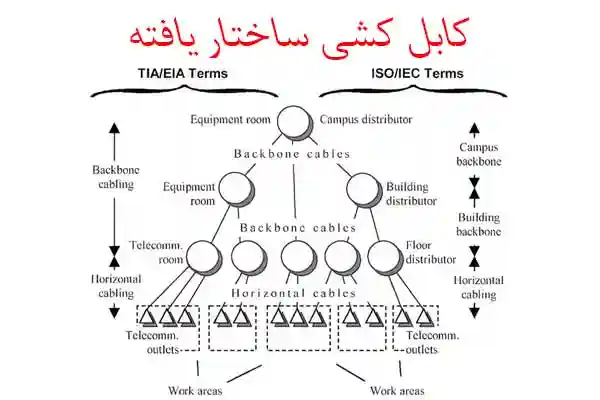

رنگ در کابل کشی ساختار یافته

قبل از اینکه به طور کامل توضیح دهیم که رنگ‌ها کجا، چه زمانی و چرا در یک چیدمان استفاده می‌شوند، روشن کردن چند مفهوم مفید خواهد بود. چیدمان‌ها می‌توانند از ساده تا پیچیده متغیر باشند و رنگ‌ها می‌توانند نقش کلیدی در سازماندهی همه چیز داشته باشند.

بسیاری از این اصطلاحات ممکن است برای شما آشنا نباشند، بنابراین در اینجا چند تعریف وجود دارد که ممکن است به شما کمک کند تا محل تلاقی مفهوم و واقعیت را تجسم کنید:

پریزهای مخابراتی، جک‌های واقعی هستند که شما به آنها وصل می‌شوید، مانند یک دفتر.

کابل‌کشی افقی، کابل‌کشی است که به پریزها کشیده می‌شود.

کابل‌های افقی از اتاق‌های مخابراتی (TR) به بیرون امتداد می‌یابند. در یک ساختمان چند طبقه، یک یا چند TR در هر طبقه وجود خواهد داشت و به آنها “توزیع‌کننده‌های کف” نیز گفته می‌شود. کابل‌کشی افقی به یک اتصال متقاطع افقی (HC) ختم می‌شود.

اتاق‌های مخابراتی توسط کابل بک بون تغذیه می‌شوند و آن کابل ستون فقرات معمولاً به صورت عمودی از TR به TR دیگر متصل می‌شود و برای اتصال متقاطع با کابل‌کشی افقی (کف) تقسیم می‌شود. TRها تا 10،000 فوت مربع را پوشش می‌دهند. ممکن است در هر طبقه بیش از یک TR وجود داشته باشد!

یک CP یا نقطه تجمیع، معمولاً در داخل یک TE یا محفظه مخابراتی یافت می‌شود. TEها نزدیک به محل کار قرار می‌گیرند و برای آسان‌تر کردن اضافه کردن/تغییرات و کمک به سازماندهی کابل‌کشی طراحی شده‌اند. TEها تا ۳۶۰۰ فوت مربع فضای اداری را پوشش می‌دهند. بنابراین، «اتصال متقاطع افقی» مکان فیزیکی است که در آن کابل‌کشی ستون فقرات به کابل‌کشی که قرار است به مکعب‌ها، دفاتر و غیره برود، منتقل می‌شود.

استاندارد کد رنگ کابل اترنت چیست

استانداردی که حداقل در آمریکای شمالی اعمال می‌شود، ANSI/TIA-606-D – استاندارد مدیریت برای زیرساخت‌های مخابراتی است. صادقانه بگویم، بخش عمده‌ای از این استاندارد به جزئیات دقیقی در مورد توسعه یک سیستم شناسایی و برچسب‌گذاری برای زیرساخت شما بر اساس “کلاس” می‌پردازد.

کلاس به معنای “کلاس مدیریت” است و به اندازه واقعی نصب اشاره دارد، مانند نصب‌هایی که در یک ساختمان واحد یا حتی شبکه‌های در سطح دانشگاه قرار دارند. هرچه کلاس سیستم بزرگتر باشد، برچسب‌گذاری و مستندسازی باید دقیق‌تر باشد.

با این اوصاف، به جنبه کدگذاری رنگی اترنت توجه کمی شده است. بخش خاصی که به رنگ می‌پردازد، بخش 10 است. به طور مستقیم از استاندارد نقل شده است: “کدگذاری رنگی کابل‌ها، کانکتورها، سیم‌ها، جامپرها، فیلدهای انتهایی، برچسب‌ها، مسیرها و سایر اجزا ممکن است برای شناسایی نوع، کاربرد، عملکرد یا موقعیت یک جزء در زیرساخت استفاده شود.”

سپس استاندارد به کدگذاری رنگی خود فیلدهای انتهایی اتصال متقاطع می‌پردازد، با این فرض که شما می‌توانید خود کابل‌کشی را نیز تطبیق دهید.

فیلدهای انتهایی (به عنوان مثال) به نقطه‌ای اشاره دارند که کابل‌کشی ستون فقرات با کابل‌کشی افقی در یک TR (TR) منتقل می‌شود (متصل می‌شود). این ممکن است با بلوک‌های پانچ داون نصب شده روی دیوار یا یک پورت (یا گروهی از پورت‌ها) در یک پچ پنل دیده شود. این چگونه به نظر می‌رسد؟ در اینجا چند مثال آورده شده است:

• کیستون شبکه با رنگ‌های مختلف (به عنوان مثال در یک پچ پنل کیستون بدون ابزار)
• بلوک‌های پانچ داون با رنگ‌های مختلف
• برچسب‌های رنگی مختلف روی بلوک‌های پانچ داون
• قسمت‌هایی از تخته پشتی که بلوک‌ها روی آن نصب شده‌اند ممکن است با رنگ متفاوتی رنگ‌آمیزی شده باشند.

رنگ‌های رایج کابل اترنت و کاربردهای آنها

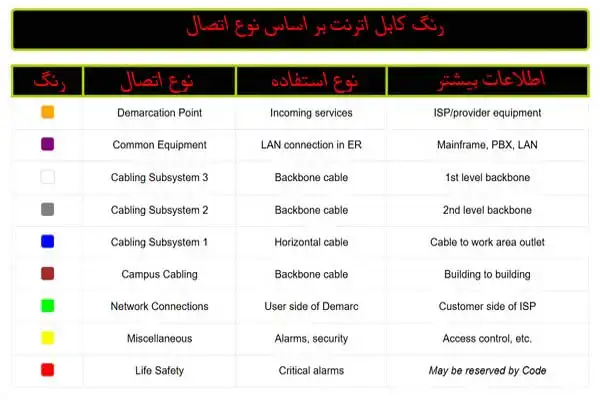

همانطور که بدون شک متوجه شده‌اید، کابل اترنت در رنگ‌های بسیار متنوعی عرضه می‌شود و همه آنها توسط استاندارد مشخص نشده‌اند. بنابراین، تنوع زیادی وجود دارد. آیا TIA-606-D توصیه‌ای برای رنگ ارائه می‌دهد؟ بله، همینطور است!

در مورد رنگ‌های دیگر مانند صورتی و مشکی چطور؟ این رنگ‌ها در استاندارد هیچ کاربردی ندارند، اما با این وجود موجود هستند. چند ایده:

این نمودار کدهای رنگی کابل‌های رابط را مشخص نمی‌کند؛ این کدها ممکن است بخشی از طرح کدگذاری رنگی مورد نظر شما در نظر گرفته شوند. در نهایت، پیروی از استاندارد مربوط به کدگذاری رنگ کاملاً داوطلبانه است و در صورت عدم وجود قراردادی که خلاف آن را دیکته کند، در دسته «بهترین شیوه» قرار می‌گیرد.

استفاده رنگ کابل اترنت چیست

در اینجا به برخی از نصب‌ها و اینکه چرا کدگذاری رنگی اجزای سیستم کابل‌کشی ایده بسیار خوبی خواهد بود، اشاره می‌کنیم:

• مراکز داده:

محیط‌های با تراکم بالا از کابل‌های با کدگذاری رنگی واضح بهره‌مند می‌شوند. یکی از بزرگترین نگرانی‌ها در مورد مراکز داده، تعداد زیاد اتصالات و اتصالات متقاطع است. عیب‌یابی، اضافه کردن، جابجایی و تغییرات می‌تواند یک کار قابل توجه باشد. کدگذاری رنگی تمام سخت‌افزارهای انتهایی مرتبط، پچ‌وی‌ها، کابل‌کشی و غیره می‌تواند نگهداری را آسان کند.

• شبکه‌های تجاری:

VLANها یا گروه‌های کاربری را با استفاده از رنگ جدا کنید. شبکه‌های تجاری می‌توانند کاملاً پیچیده باشند و ممکن است به طور منطقی به شبکه‌های مجازی مختلفی تقسیم شوند تا به گروه‌های کاربری مختلف خدمات ارائه دهند یا سطوح دسترسی مختلفی را فراهم کنند. برای اینکه این کار برای انسان راحت‌تر باشد، پیشنهاد می‌شود پورت‌ها و دراپ‌های خاص را با رنگ کدگذاری کنید تا قابل تشخیص باشند.

• سیستم‌های امنیتی:

از رنگ زرد برای اتصالات نظارتی یا هشدار استفاده کنید. به عنوان مثال می‌توان به کلیدهای کنترل دسترسی، سیستم‌های دوربین، سنسورهای حرکتی و غیره اشاره کرد. برای سیستم‌های اضطراری نجات‌بخش، مانند آلارم‌های آتش، ممکن است رنگ قرمز طبق قانون الزامی و برای هر هدف دیگری ممنوع باشد. قبل از استفاده از رنگ قرمز، قوانین محلی خود را بررسی کنید.

• شبکه‌سازی خانگی:

کسانی که خودشان وسایل را خودشان می‌سازند (خودشان انجام می‌دهند) می‌توانند برای آینده برچسب‌گذاری و کدگذاری رنگی انجام دهند، اما همچنین این آزادی را دارند که در صورت نیاز از رنگ‌ها برای مطابقت با ملاحظات زیبایی‌شناختی استفاده کنند.

بهترین شیوه‌های کدگذاری رنگی اترنت

در کل سیستم خود ثابت قدم باشید. ثبات، کلید کدگذاری رنگی است. اگر الگویی دارید که از آن استفاده می‌کنید، اکیداً توصیه می‌شود که به آن پایبند باشید. دفعه بعد که سیستم نیاز به اصلاح داشته باشد (یا کسی غیر از خودتان نیاز به کار روی آن داشته باشد) این کار سردرگمی و اشتباهات پرهزینه را کاهش می‌دهد.

طرح رنگی خود را در محل (نمودارها، پچ پنل‌ها) مستند کنید. هنگامی که طرح کد رنگی تعیین شد، مستندسازی آن و تهیه نمودارهای دائمی برای اتصال به تخته‌های پشتی یا رک‌ها مهم است. این بخشی از مستندسازی صحیح سیستم کابل‌کشی ساخت‌یافته شماست و اهمیت مستندسازی را نمی‌توان نادیده گرفت! به دلیل خطاها و دوباره‌کاری‌های ناشی از فقدان یا ناقص بودن مستندات، پول بیشتری هدر رفته است.

علاوه بر رنگ، از برچسب‌ها نیز استفاده کنید – فقط به رنگ تکیه نکنید. علاوه بر این، این برچسب‌ها باید به طور دائمی به هر دو انتهای کابل‌ها، روی پچ پنل‌ شبکه، رک‌ها، پریزها، هادی‌های اتصال و زمین و حتی مسیرهای کابل متصل شوند. برچسب‌های چسبی دائمی اکیداً توصیه می‌شوند و باید با دستگاه چاپ شوند. برچسب‌های دست‌نویس قابل قبول نیستند.

نتیجه‌گیری

خب، این هم از این! کدگذاری رنگی سیستم کابل‌کشی ساخت‌یافته شما کاملاً ضروری نیست، اما اکیداً توصیه می‌شود. بدون برچسب‌گذاری و کدگذاری رنگی مناسب، عیب‌یابی، بازرسی‌های بصری و ایجاد تغییرات، جابجایی‌ها یا موارد اضافی بسیار دشوارتر می‌شود. کدگذاری رنگی مناسب نشان‌دهنده حرفه‌ای بودن و کیفیت کار است. هیچ چیز برای مشتری (یا خودتان) آزاردهنده‌تر از این نیست که تقریباً غیرممکن باشد بفهمید چه چیزی کجا قرار می‌گیرد!
