انواع روکش کابل: CM در مقابل CMR در مقابل CMP

کابل‌های حجیم اترنت که در دیوارها، رایزرها و فضاهای پلنوم نصب می‌شوند، باید استانداردهای سختگیرانه ایمنی در برابر آتش را رعایت کنند. قانون ملی برق (NEC) روکش‌های کابل اترنت را بر اساس عملکرد مقاومت در برابر آتش طبقه‌بندی می‌کند. رایج‌ترین رتبه‌بندی‌ها CM، CMR و CMP هستند. درک تفاوت‌های انواع روکش کابل CM در مقابل CMR و CMP به شما کمک می‌کند تا کابل مناسب برای محیط نصب خاص خود را انتخاب کنید.

رتبه‌بندی‌ انواع روکش کابل CM در مقابل CMR در مقابل CMP: معنی آنها چیست؟

برای درک عملکرد کابل‌های حجیم اترنت مختلف در محیط‌های نصب مختلف، تشخیص سطوح رتبه‌بندی آتش‌سوزی تعریف شده توسط NEC ضروری است. طبقه‌بندی‌های CM، CMR و CMP نشان می‌دهد که هر نوع کابل چقدر در برابر گسترش شعله مقاومت می‌کند. و در کجا می‌توان با خیال راحت آن را مستقر کرد.

انواع روکش کابل CM

CM مخفف “ارتباطات چندمنظوره” (Communications Multipurpose) است و رتبه‌بندی اولیه مقاومت در برابر آتش برای روکش‌های کابل اترنت را نشان می‌دهد. همانطور که در ماده 800 NEC تعریف شده است. روکش‌های کابل CM با استانداردهای تست سوختگی UL 1581 و CSA FT1 مطابقت دارند.

بیشتر بدانید: استاندارد UL چیست

کابل‌های CM که از پلی وینیل کلرید (PVC) مقرون به صرفه ساخته شده‌اند، برای نصب درون دیواری در منازل یا ساختمان‌های تجاری یک طبقه مناسب هستند. کابل‌های CM که برای جلوگیری از گسترش آتش در امتداد کابل طراحی شده‌اند، باید قبل از استفاده، آزمایش‌های استاندارد اشتعال‌پذیری را پشت سر بگذارند.

روکش کابل CMR

CMR یا “کابل چند منظوره ارتباطی، رایزر” (Communications Multipurpose Cable, Riser)، رتبه مقاومت در برابر آتش بالاتری است که در ماده 800 NEC تعریف شده و تحت استانداردهای UL 1666 و CSA FT4 آزمایش شده است.

بنابراین، کابل CMR چیست؟

کابل‌های CMR که اغلب “کابل‌های دارای رتبه رایزر” نامیده می‌شوند، از PVC با عایق PE با چگالی بالا ساخته شده‌اند و برای کابل‌کشی عمودی از طریق رایزر یا شفت طراحی شده‌اند. آنها از گسترش آتش بین طبقات جلوگیری می‌کنند و عملکرد مقاوم در برابر شعله سخت‌تری نسبت به کابل CM ارائه می‌دهند.

با مقایسه کابل CM در مقابل CMR، CMR ایمنی بیشتری را در تاسیسات چند طبقه فراهم می‌کند.

روکش کابل CMP

CMP مخفف “کابل چند منظوره ارتباطی، پلنوم” (Communications Multipurpose Cable, Plenum) است که بالاترین رتبه مقاومت در برابر آتش را برای روکش‌های کابل اترنت تحت ماده 800 NEC، مطابق با UL 910 و CSA FT6 نشان می‌دهد. کابل‌های CMP که با نام «کابل پلنوم» نیز شناخته می‌شوند، دارای عایق پلیمر اتیلن فلوئوردار (FEP) و روکش بیرونی PVC کم‌دود هستند.

آن‌ها برای فضاهای پلنوم مانند سقف‌های کاذب یا کف‌های مرتفع ایده‌آل هستند و گسترش شعله را تا ۱.۵ متر محدود می‌کنند، دود را به حداقل می‌رسانند و از گازهای سمی جلوگیری می‌کنند. در مقایسه CM در مقابل CMR در مقابل CMP، CMP محافظت نهایی را برای فضاهای تهویه مطبوع پرخطر ارائه می‌دهد.

در صورت نیاز به دریافت قیمت کابل شبکه در انواع مختلف کلیک کنید.

CM در مقابل CMR در مقابل CMP: تفاوت چیست؟

اکنون که با انواع روکش کابل اترنت و میزان مقاومت آنها در برابر آتش آشنا شدید. برای کمک به شما در مقایسه سریع میزان مقاومت روکش کابل‌های CM، CMR و CMP، جدول زیر تفاوت هر گزینه را در مقاومت در برابر آتش، استانداردهای انطباق و محیط‌های نصب مناسب نشان می‌دهد.

CM در مقابل CMR در مقابل CMP: چگونه کابل مناسب را انتخاب کنیم؟

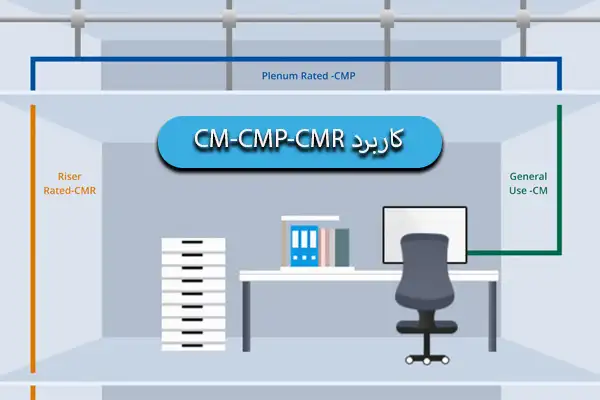

انتخاب انواع روکش کابل اترنت مناسب با درجه آتش‌سوزی کاملاً به محل نصب کابل و سطح حفاظت در برابر آتش مورد نیاز بستگی دارد. درک درجه‌بندی‌های CM در مقابل CMR در مقابل CMP – و نحوه عملکرد هر کدام در محیط‌های مختلف – تضمین می‌کند که شبکه شما هم ایمن و هم سازگار باشد.

• چه زمانی کابل CM را انتخاب کنیم

کابل‌های CM برای اجرای اولیه و هم کف در خانه‌ها یا دفاتر کوچک مناسب هستند. اگر نصب شما شامل شفت‌های عمودی یا فضاهای تهویه هوا نباشد، CM می‌تواند یک انتخاب مقرون به صرفه باشد. این گزینه برای اتصالات کوتاه و ساده دستگاه به دستگاه که در آن حداقل مقاومت در برابر آتش قابل قبول است، به خوبی کار می‌کند.

• چه زمانی کابل CMR را انتخاب کنیم

بسیاری از کاربرانی که به دنبال کابل CMR هستند، به دنبال کابل‌کشی هستند که هزینه و ایمنی را برای ساختمان‌های چند طبقه متعادل کند. کابل CMR – که اغلب برای کاربردهای رایزر استفاده می‌شود – مقاومت در برابر شعله بالاتری نسبت به CM ارائه می‌دهد. و برای مسیریابی بین طبقات در فضاهای غیر پلنوم ایمن است.

اگر کابل CM را با CMR مقایسه می‌کنید، هر زمان که کابل به صورت عمودی از دیوارها، رایزرها یا شفت‌های ساختمان عبور می‌کند، CMR را انتخاب کنید. این کابل محافظت قابل اعتمادی در برابر آتش‌سوزی بدون هزینه بالاتر CMP فراهم می‌کند.

• چه زمانی کابل CMP را انتخاب کنیم

برای هرگونه نصبی که شامل فضاهای پلنوم باشد – مانند سقف‌های تهویه مطبوع یا کف‌های کاذب – کابل CMP مورد نیاز است. CMP بالاترین مقاومت در برابر آتش را ارائه می‌دهد، دود کمتری تولید می‌کند و سختگیرانه‌ترین استانداردهای ایمنی را رعایت می‌کند.

اگر یک نوع کابل واحد می‌خواهید که در همه جا کار کند، CMP امن‌ترین گزینه جهانی است، زیرا CMP می‌تواند جایگزین CM و CMR در هر محیطی شود.

سوالات متداول: CM در مقابل CMR در مقابل CMP و رتبه‌بندی‌های مرتبط با کابل

۱: آیا می‌توان از کابل‌های CM یا CMR در فضاهای پلنوم استفاده کرد؟

خیر. فقط کابل CMP الزامات سختگیرانه آتش و دود برای مناطق پلنوم را برآورده می‌کند. استفاده از CM یا CMR در پلنوم ناامن است و قوانین ساختمان را نقض می‌کند.

۲: آیا کابل CMP از نظر ایمنی بهتر از CMR است؟

بله. کابل CMP بالاترین مقاومت در برابر آتش را در بین انواع CM در مقابل CMR در مقابل CMP ارائه می‌دهد. این کابل دود و گازهای سمی کمتری تولید می‌کند و آن را برای فضاهای پلنوم مانند سقف‌های هوای برگشتی مناسب می‌کند. کابل CMP می‌تواند در هر کاربردی جایگزین CMR شود، اما برعکس آن امکان‌پذیر نیست.

۳: کابل CMX چیست و آیا می‌تواند جایگزین CM یا CMR شود؟

کابل CMX از روکش‌های LLDPE مقاوم در برابر اشعه ماوراء بنفش استفاده می‌کند و عمدتاً برای نصب در فضای باز یا در معرض آب و هوا طراحی شده است. با این حال، CMX دارای رتبه‌بندی آتش‌نشانی نیست و نمی‌تواند جایگزین کابل‌های CM، CMR یا CMP برای کاربردهای رایزر یا پلنوم داخلی شود.

۴: آیا PVC همان LSZH است؟

خیر. PVC در کابل‌های CM، CMR و CMP رایج است و دوام و مقرون‌به‌صرفه بودن را ارائه می‌دهد، اما هنگام سوختن دود بیشتری تولید می‌کند. LSZH (هالوژن کم دود و بدون هالوژن) برای فضاهای عمومی امن‌تر، گازهای سمی کمتری منتشر می‌کند، اگرچه با رتبه‌بندی آتش‌نشانی پلنوم CMP مطابقت ندارد.

سوال ۵: آیا می‌توان از LSZH یا CMX به جای کابل CMP در سقف پلنوم استفاده کرد؟

خیر. فقط کابل CMP مطابق با آزمایش شعله پلنوم UL 910 مورد نیاز برای فضاهای تهویه مطبوع است. LSZH و CMX استانداردهای ایمنی پلنوم را برآورده نمی‌کنند و نمی‌توانند جایگزین CMP در چنین محیط‌هایی شوند.

نتیجه‌گیری

انتخاب کابل مناسب برای مقاومت در برابر آتش‌سوزی در نهایت به درک تفاوت‌های بین رتبه‌بندی‌های روکش CM در مقابل CMR در مقابل CMP و تطبیق آنها با محیط نصب شما بستگی دارد. کابل‌های CM محافظت اولیه درون دیواری را برای اجرای همکف یا مسکونی ارائه می‌دهند، در حالی که کابل CMR مقاومت بیشتری در برابر شعله برای رایزرهای عمودی فراهم می‌کند.

کابل CMP بالاترین سطح ایمنی را برای فضاهای پلنوم ارائه می‌دهد، جایی که دود کم و حداقل انتشار گازهای سمی مورد نیاز است.
