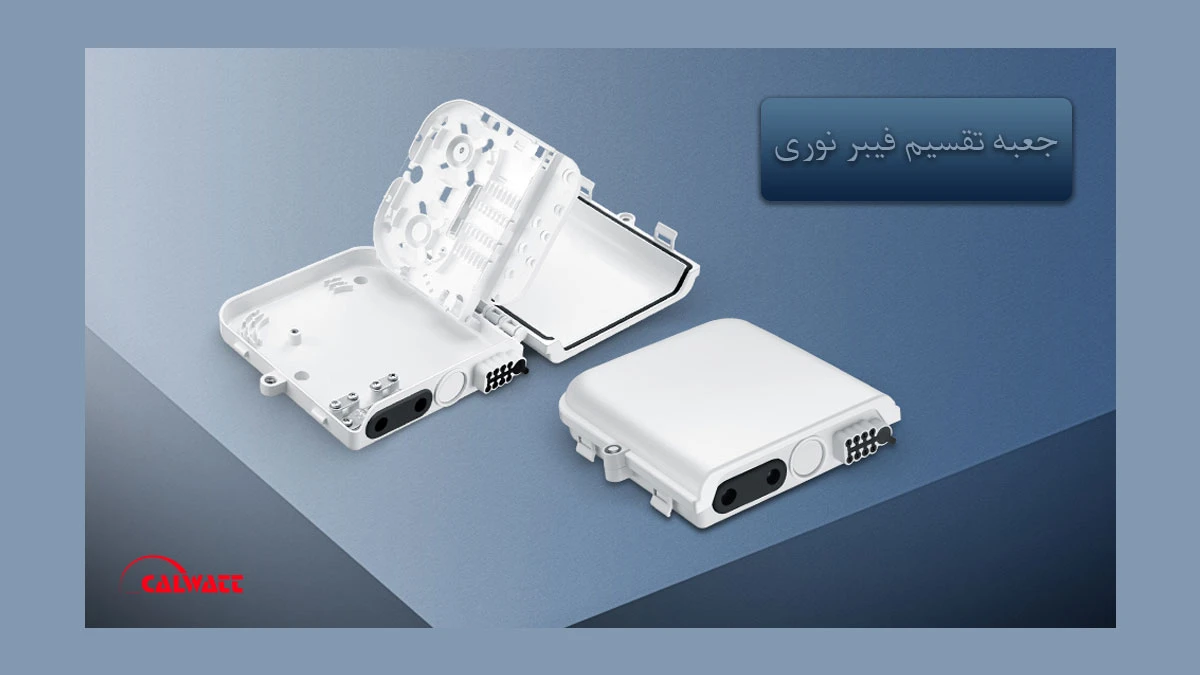

جعبه تقسیم فیبر نوری چیست

با افزایش تقاضا برای پهنای باند فیبر نوری، اپراتورهای شبکه با چالش‌های فزاینده‌ای در مدیریت اتصالات پیچیده «سمت نزدیک به مشترک» مواجه هستند. کابل‌های نوری شکننده، به ویژه در استقرارهای FTTH و FTTO، مستعد خم شدن، گره خوردن و استرس محیطی هستند. برای رسیدگی به این مشکلات، جعبه تقسیم فیبر نوری (FَAT) – Fiber Access Terminal – که با نام جعبه ترمینال نوری Optical Terminal Box یا جعبه توزیع فیبر Fiber distribution Box نیز شناخته می‌شود – نقش مهمی در تضمین اتصال فیبر ایمن، ساختاریافته و کارآمد در لبه شبکه ایفا می‌کند.

جعبه تقسیم فیبر نوری در شبکه‌های نوری چیست؟

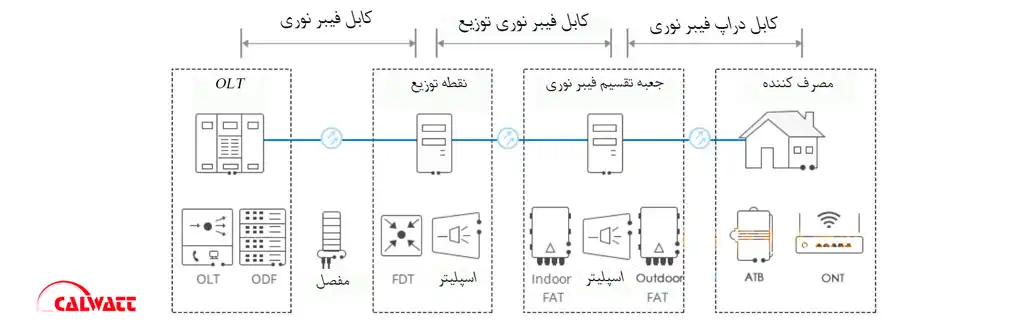

در یک شبکه نوری غیرفعال (PON)، جعبه تقسیم فیبر نوری به عنوان نقطه دسترسی نهایی در شبکه توزیع نوری (ODN) Optical Distributing Network، به ویژه در استقرارهای FTTH و FTTO عمل می‌کند.

این جعبه که در محل کاربر نصب می‌شود، کابل دراپ را ترمینال می‌کند و فضای امنی را برای اتصال فیبر، نصب کانکتور و مدیریت کابل فراهم می‌کند. سیگنال‌های نوری از دفتر مرکزی – جایی که OLT و ODF قرار دارند – سرچشمه می‌گیرند و از طریق فیبرهای ترانک به کابینت توزیع نوری (ODC) با تقسیم‌کننده‌ های PLC اسپلیتر یکپارچه منتقل می‌شوند. از آنجا، آنها قبل از رسیدن به واحد شبکه نوری (ONU) به FAT ها در خانه‌ها (Fiber To The Home) یا دفاتر (FTTO) توزیع می‌شوند.

مزایای کلیدی جعبه‌های تقسیم فیبر نوری

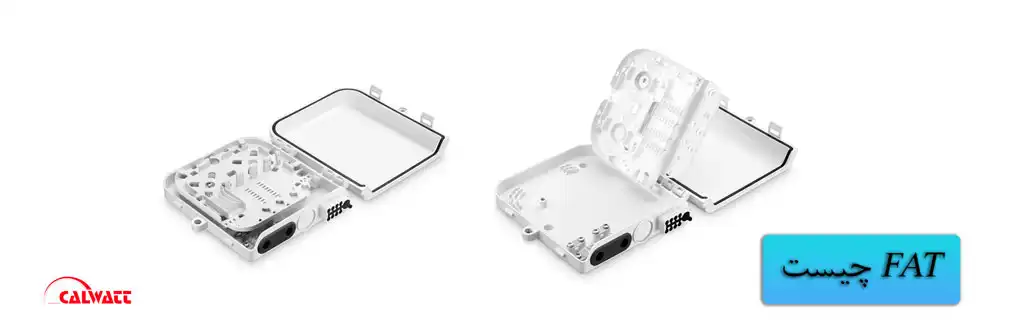

یک جعبه تقسیم فیبر نوری شامل یک پوسته بیرونی، سیستم کاست داخلی و اجزای محافظ برای اتصالات فیبر نوری است. در داخل، آداپتورهای SC/APC یا LC امکان اتصال متقاطع با تلفات کم را فراهم می‌کنند.

به عنوان سنگ بنای اتصال در آخرین مرحله، FAT ها طراحی جمع و جور را با انعطاف‌پذیری بالا ترکیب می‌کنند و امکان استقرار آسان در محیط داخلی یا خارجی را فراهم می‌کنند. نصب بدون ابزار آنها هزینه‌های نیروی کار را کاهش می‌دهد و محفظه‌های دارای رتبه IP، محافظت در برابر گرد و غبار و ضد آب را تضمین می‌کنند. FAT ها همچنین از دسترسی چندین کاربر پشتیبانی می‌کنند و آنها را برای شبکه‌های توزیع فیبر پهن باند مسکونی و سازمانی ایده‌آل می‌کنند.

در شبکه PON چند کاربره، یک FAT واحد می‌تواند از چندین خط پشتیبانی کند، توزیع فیبر را ساده کرده و پیچیدگی را کاهش دهد.

انواع جعبه‌ تقسیم فیبر نوری

FAT ها در پیکربندی‌های مختلف با تعداد پورت‌های استاندارد ۸/۱۲/۲۴/۳۶/۴۸/۹۶ ​​موجود هستند. هر نوع برای برآورده کردن محیط‌های نصب، الزامات ظرفیت و روش‌های کابل‌کشی خاص طراحی شده است.

FAT ها بر اساس نوع طراحی عبارتند از:

• دیواری:

برای کابل‌های از پیش خاتمه یافته، اتصالات میدانی یا پیگتیل‌ فیبر نوری جهت اتصال طراحی شده‌اند. معمولاً در محیط‌های کنترل‌شده مانند ورودی‌های ساختمان، اتاق‌های مخابرات و مراکز داده مستقر می‌شوند.

• واحدهای کشویی نصب‌شده در رک:

عملکردهای جامع شامل اتصال، توزیع، اتصال، پچینگ، ذخیره‌سازی و مدیریت را ادغام می‌کند. اتصال بین کابل‌های بیرونی کارخانه و تجهیزات انتقال را تسهیل می‌کند.

FAT ها بر اساس محیط نصب به موارد زیر تقسیم می‌شوند:

• مدل‌ های داخلی:

به عنوان نقطه انتقال بین کابل‌کشی عمودی و افقی عمل می‌کنند و فضای اختصاصی برای افزونگی فیبر و اتصال فراهم می‌کنند. بر طراحی مدولار و سهولت نگهداری تأکید دارند.

• انواع مخصوص فضای باز:

دارای ساختار آب بندی شده‌ ای هستند که به طور خاص برای شبکه‌های FTTX مهندسی شده‌اند و توزیع فیبر، اتصال و مدیریت را انجام می‌دهند. به مدل‌های ضد آب با حداقل رتبه حفاظتی IP65 نیاز دارند. از FTTH مسکونی گرفته تا FTTO سازمانی، این جعبه‌ ها ی تقسیم فیبر نوری به عنوان نقاط رابط کلیدی بین کابل توزیع و ONU کاربر نهایی عمل می‌کنند. همچنین تداوم شبکه، انعطاف‌پذیری و ارتقاء آسان را تضمین می‌کنند.

نحوه استفاده از FAT

به عنوان مثال، FAT هشت فیبر کالوات با PLC ماژول کوچک ۱x۸ را در نظر بگیرید، آداپتور فیبر نوری سیمپلکس ۸x SC/APC یا آداپتورهای دوپلکس ۴x LC را آماده کنید:

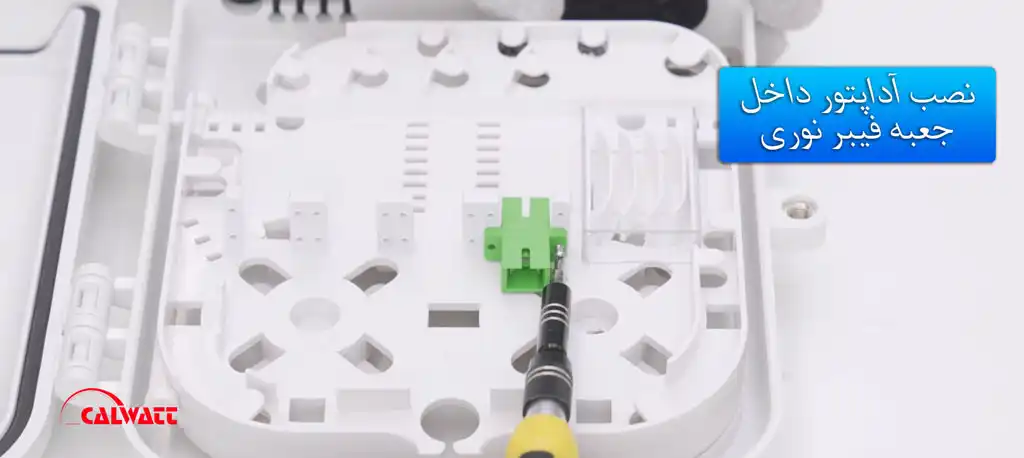

۱. آداپتورها را با شیارهای آداپتور فیبر FAT تراز کنید و آنها را محکم در موقعیت خود قرار دهید.

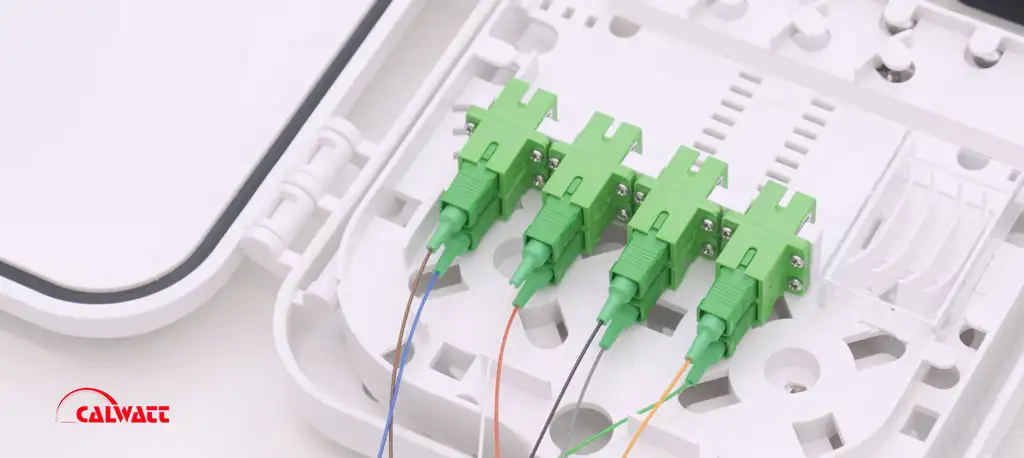

۲. پورت‌های خروجی اسپلیتر فیبر نوری را به ترتیب به آداپتورها وصل کنید، فیبرها را به طور مرتب در قسمت‌های تعیین‌شده بپیچید و در صورت نیاز آنها را با بست‌ های کابلی محکم کنید.

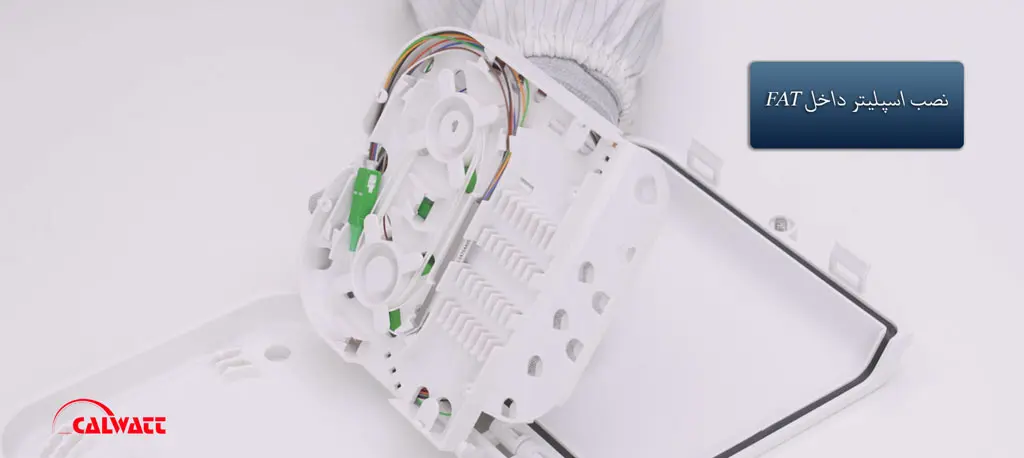

۳. PLC را از طریق کاست اتصال هدایت کنید و در عین حال فیبرهای ورودی را به درستی کلاف بندی و سازماندهی کنید.

۴. کانکتور PLC را روی سینی FAT محکم کنید و پوشش شفاف را برای محافظت از فیبرها ببندید.

۵. کابل‌کشی را کامل کنید، سپس محفظه FAT را ببندید و قفل کنید.

نتیجه‌گیری

جعبه تقسیم فیبر نوری نقش حیاتی در ارائه اتصال نوری قابل اعتماد، سازمان‌یافته و مقیاس‌پذیر ایفا می‌کند. از خانه‌ها گرفته تا تأسیسات دولتی، استقرار آن، تداوم و ایمنی لینک‌های فیبر نوری را تضمین می‌کند.

کالوات به عنوان بخشی از یک راهکار کامل دسترسی فیبر نوری مبتنی بر PON، نه تنها مجموعه‌ای گسترده از FAT ها را ارائه می‌دهد، بلکه راهکارهای یکپارچه‌ای از جمله OLTها، ONUها و تقسیم‌کننده‌های PLC را نیز ارائه می‌دهد – که ساخت شبکه‌های FTTH، FTTO و ODN را به صورت سرتاسری توانمند می‌سازد.
