انواع فیبر نوری

انواع کابل فیبر نوری اغلب به عنوان استاندارد طلایی برای کابل کشی شبکه دیده می شوند. آنها عملکرد بی نظیری را در مقایسه با همتایان مسی معمولی خود ارائه می دهند و بنابراین می توانند مسافت های بسیار بیشتری را بدون اخلال در سیگنال نیز پوشش دهند.

البته  فقط این مورد نیست که کابل های فیبر نوری بهتر هستند. طیف گسترده ای از انواع کابل های فیبر نوری، کاربردها  و با سوئیچ های مختلف در هر انتها وجود دارد. بسته به اینکه چه نوع مسافت هایی را می خواهید با سیم کشی شبکه خود طی کنید و چه نوع عملکردی را انتظار دارید، ممکن است بخواهید یک نوع کابل فیبر نوری را نسبت به دیگری انتخاب کنید.

در اینجا همه چیزهایی که باید در مورد انواع مختلف کابل فیبر نوری بدانید. کاربرد آن ها و چه نوع کابل های فیبر نوری را می خواهید برای پروژه شبکه بعدی خود خریداری کنید، آورده شده است.

در محیط‌های شبکه پرسرعت – مانند مراکز داده، شبکه‌های محلی سازمانی و ستون فقرات مخابراتی – کابل‌ های فیبر نوری در ارائه اتصال قابل اعتماد و با پهنای باند بالا بسیار مهم هستند. با وجود انواع بسیار زیاد موجود، انتخاب نوع مناسب برای کاربرد شما می‌تواند دشوار باشد.

این راهنما رایج‌ترین و تخصصی‌ترین انواع کابل فیبر نوری را بررسی می‌کند و به شما کمک می‌کند تا بهترین گزینه را برای محیط نصب، الزامات پهنای باند و مقررات ایمنی خود شناسایی کنید.

کابل فیبر نوری چیست؟

انواع کابل فیبر نوری، همانطور که از نامشان پیداست، کابلی هستند که برای انتقال اطلاعات به جای برق از نور استفاده می کنند. آنها از الیاف شیشه سیلیکا به اندازه عرض موی انسان ساخته شده اند که به نور اجازه می دهد تا در طول کابل به جلو و عقب منعکس شود.

برای جلوگیری از نشت نور و اطمینان از انعکاس آن در طول کابل، هسته شیشه ای کابل فیبر نوری توسط یک لایه نازک روکش شیشه ای احاطه شده است. علاوه بر آن  توسط یک پوشش  پلاستیکی عایق بندی می شود که از ساختار شیشه ای داخلی کابل محافظت می کند و از خم شدن بیش از حد جلوگیری می کند.

اغلب کابل‌های فیبر نوری با کیفیت بالا، با لایه‌ای از الیاف تقویت‌کننده اضافی، محافظت می‌شوند. برخی از الیاف کولار (Kevlar) استفاده می کنند. برخی دیگر از آسترهای پر شده با ژل استفاده می کنند. اما بیشتر آنها هدف یکسانی دارند و نتیجه نهایی یکسانی در تقویت حفاظت و استحکام کابل دارند.

لایه بیرونی نهایی یک غلافی از پلاستیک رنگی است. که به شناسایی نوع کابل فیبر نوری کمک می کند و حتی از فیبر نیز محافظت بیشتری می کند. اکثر لایه‌های بیرونی همچنین یک لایه مقاومت در برابر آتش دارند.

این کابل پهنای باند بالا، افت سیگنال کم و مقاومت در برابر تداخل الکترومغناطیسی (EMI) را ارائه می‌دهد که آن را برای شبکه‌های پرسرعت مدرن ایده‌آل می‌کند.

کابل‌های فیبر نوری به طور گسترده در مراکز داده، مخابرات و شبکه‌های سازمانی برای پشتیبانی از نرخ داده از 1 گیگابیت بر ثانیه تا 400 گیگابیت بر ثانیه و فراتر از آن استفاده می‌شوند.

ساختار کابل

کابل‌های فیبر نوری، حداقل از بیرون، تفاوت زیادی با بسیاری از انواع کابل‌های دیگر ندارند، زیرا بیرونی‌ترین لایه آن‌ها یک لوله پلاستیکی یا سیلیکونی رنگی است. معمول است که رنگ آنها سفید، خاکستری یا سیاه باشد، اما گزینه های رنگارنگ تری نیز وجود دارد.

گاهی اوقات می تواند یک ویژگی خاص را نیز نشان دهد. به عنوان مثال، کابل‌های پچ فیبر نوری می‌توانند رنگ نارنجی داشته باشند تا نشان دهد که کابل فیبر نوری مالتی مد است، یا یک روکش زرد برای مشخص کردن اینکه کابل فیبر نوری سینگل مد است.

بیشتر بدانید: فیبر نوری چیست

بسته به نوع کاری که کابل فیبر نوری برای آن استفاده می شود، انتهای کابل متفاوت به نظر می رسد. در برخی موارد هنوز هم قابل مشاهده است، اما در مورد نور منتقل شده با لیزر، نباید مستقیماً مشاهده شود زیرا می تواند باعث آسیب شدید چشم شود.

انواع کابل فیبر نوری و نحوه انتخاب کابل مناسب؟

کابل‌های فیبر نوری بر اساس مشخصات و الزامات کاربردی مختلف، انواع مختلفی دارند. در این راهنما، آنها را به انواع کابل پچ کورد فیبر و انواع کابل فیبر تخصصی دسته‌بندی می‌کنیم تا به شما در درک بهتر تفاوت‌ها و انتخاب بر اساس آنها کمک کنیم.

انواع کابل پچ کورد فیبر نوری

کابل‌ های فیبر نوری به طور گسترده در سیستم‌های کابل‌کشی ساختار یافته برای اتصال دستگاه‌های شبکه مانند فرستنده-گیرنده‌ها، سوئیچ‌ها و پچ پنل‌ها استفاده می‌شوند. هر کابل معمولاً در هر دو انتها با کانکتورهای استاندارد خاتمه می‌یابد و اتصالات قابل اعتماد و با کارایی بالا را تضمین می‌کند.

این کابل‌ها را می‌توان بر اساس پارامترهای کلیدی از جمله حالت فیبر، تعداد فیبر، درجه‌بندی روکش کابل، نوع کانکتور و پرداخت سطح انتهایی طبقه‌بندی کرد. درک این مشخصات برای انتخاب کابل مناسب برای مطابقت با عملکرد، فاصله و الزامات محیطی شبکه شما ضروری است.

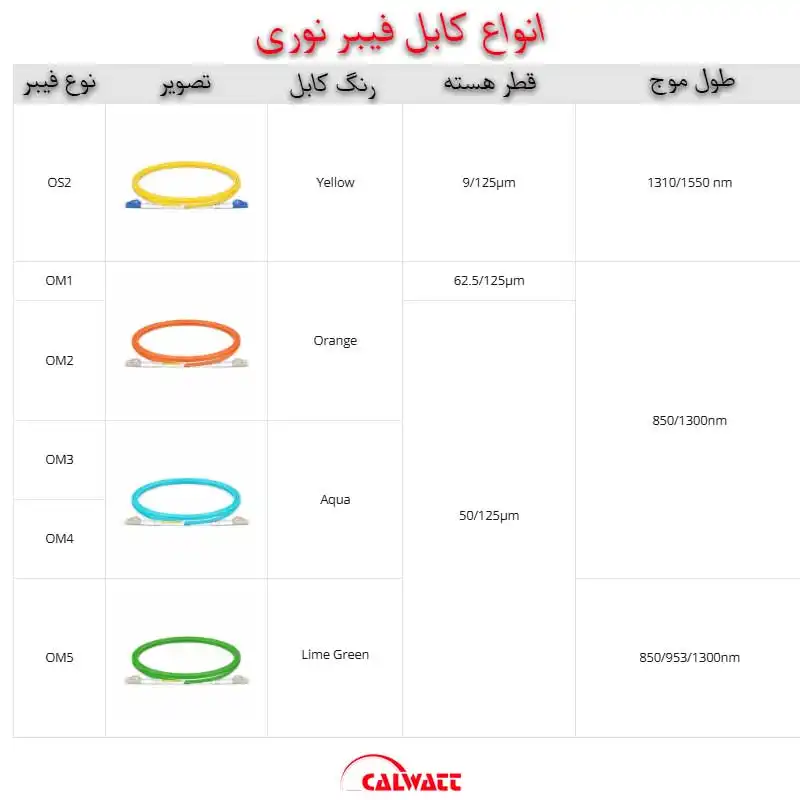

بر اساس حالت فیبر: تک حالته در مقابل چند حالته

فیبر تک حالته و فیبر چند حالته دو دسته اصلی کابل فیبر نوری هستند. آنها در اندازه هسته، فاصله انتقال و سناریوهای کاربردی متفاوت هستند:

• فیبر تک حالته دارای یک هسته کوچک (حدود 8 تا 10 میکرومتر) است که از یک حالت نوری پشتیبانی می‌کند و انتقال با پهنای باند بالا و مسافت طولانی را امکان‌پذیر می‌سازد. این فیبر معمولاً در شبکه‌های مترو، ارتباطات طولانی مدت و اتصالات ستون فقرات استفاده می‌شود.

در سینگل مود، OS1 و OS2 دو نوع اصلی هستند. OS2 برای کابل‌کشی مسافت طولانی در فضای باز با تضعیف کمتر بهینه شده است. در حالی که OS1 تا حد زیادی از رده خارج شده است. برای جزئیات بیشتر، راهنمای مقایسه OS1 در مقابل OS2 ما را بررسی کنید.

• فیبر چند حالته دارای هسته بزرگتری (50 میکرومتر یا 62.5 میکرومتر) است و از چندین مسیر نوری پشتیبانی می‌کند. این فیبر برای ارتباطات مسافت کوتاه در شبکه‌های محلی، شبکه‌های دانشگاهی و مراکز داده داخلی ایده‌آل است.

انواع MMF از OM1 تا OM5 متغیر است که هر کدام سرعت و برد متفاوتی ارائه می‌دهند. می‌توانید اطلاعات بیشتری در مورد کابل‌های پچ چند حالته را در انواع فیبر چند حالته دریافت کنید: OM1 در مقابل OM2 در مقابل OM3 در مقابل OM4 در مقابل OM5. OM1 و OM2 امروزه به ندرت مورد استفاده قرار می‌گیرند، در حالی که OM4 شایع‌تر شده است.

از این نوع کابل در فیبر رسانی تا درب منزل یا FTTH نیز استفاده می شود.

بیشتر بدانید: FTTH چیست

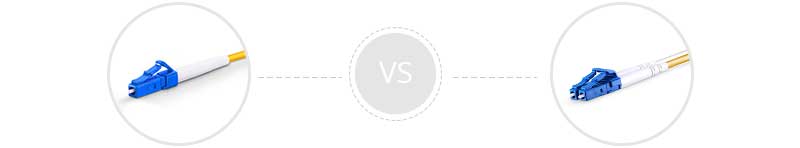

بر اساس تعداد فیبر: سیمپلکس در مقابل داپلکس

کابل‌های فیبر نوری را می‌توان بر اساس تعداد فیبر به انواع سیمپلکس و داپلکس طبقه‌بندی کرد:

• سیمپلکس:

شامل یک رشته فیبر است که معمولاً برای انتقال یک طرفه یا با فرستنده-گیرنده‌های BiDi (دو طرفه) که سیگنال‌ها را از طریق همان فیبر ارسال و دریافت می‌کنند، استفاده می‌شود.

• داپلکس:

از دو رشته فیبر تشکیل شده است – یکی برای ارسال، یکی برای دریافت – که آن را برای ارتباط کاملاً دو طرفه و استفاده با جفت‌های فرستنده-گیرنده استاندارد ایده‌آل می‌کند.

کابل‌های سیمپلکس را برای ماژول‌های BiDi یا لینک‌های یک طرفه انتخاب کنید. در اکثر کاربردهای دو طرفه نقطه به نقطه، داپلکس را انتخاب کنید.

بر اساس روکش کابل: رایزر (OFNR) در مقابل LSZH در مقابل Plenum (OFNP)

انواع روکش کابل فیبر بر اساس رتبه‌بندی ایمنی در برابر آتش و محیط نصب متفاوت است:

• OFNR (دارای رتبه رایزر):

برای شفت‌های عمودی رایزر بین طبقات طراحی شده است. مقرون به صرفه است اما هنگام سوختن گازهای سمی آزاد می‌کند – برای فضاهای تهویه مطبوع مناسب نیست.

• LSZH (کم دود بدون هالوژن):

حداقل دود و بدون گازهای هالوژن منتشر می‌کند و آن را برای دفاتر، بیمارستان‌ها و سایر فضاهای عمومی محصور با استانداردهای سختگیرانه بهداشت و ایمنی ایده‌آل می‌کند.

• OFNP (دارای رتبه Plenum):

بالاترین مقاومت در برابر آتش را ارائه می‌دهد که برای فضاهای تهویه مطبوع مانند سقف‌ها، کانال‌ها و سیستم‌های تهویه مطبوع مورد نیاز است.

روکش مناسب را بر اساس کدهای آتش نشانی ساختمان و شرایط نصب انتخاب کنید تا ایمنی و انطباق را تضمین کنید.

بر اساس نوع کانکتور: LC، SC، ST، MTRJ و سایر

پچ کوردهای فیبر نوری با انواع کانکتورهای مختلف عرضه می‌شوند که هر کدام برای برآورده کردن نیازهای عملکردی و کاربردی مختلف طراحی شده‌اند. برخی از رایج‌ترین انواع کانکتورها شامل LC، SC، FC، ST، LSH، MU و MTRJ هستند.

هر یک از این کانکتورها ویژگی‌های منحصر به فردی مانند اندازه، دوام و مکانیسم اتصال دارند که آنها را برای محیط‌های مختلف شبکه مناسب می‌کند. برای مقایسه دقیق‌تر این کانکتورها، به مقاله «انواع کانکتور فیبر نوری» مراجعه کنید تا مزایا و موارد استفاده معمول هر نوع را درک کنید.

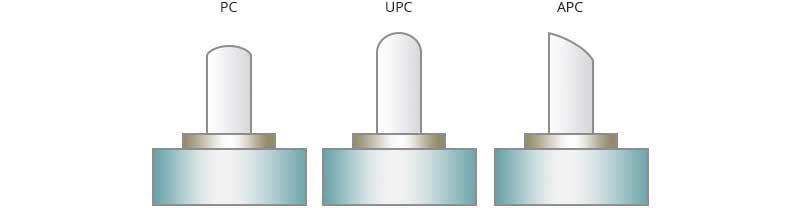

بر اساس نوع پولیش: PC در مقابل UPC در مقابل APC

سبک پرداخت کانکتورهای فیبر به طور قابل توجهی بر تلفات بازگشتی و عملکرد کلی سیگنال تأثیر می‌گذارد:

• UPC (تماس فیزیکی فوق العاده):

تلفات درج کم و تلفات بازگشتی متوسطی را ارائه می‌دهد و آن را برای اکثر برنامه‌های انتقال داده اترنت، مخابراتی و عمومی مناسب می‌کند.

• APC (تماس فیزیکی زاویه‌دار):

APC با داشتن یک سطح انتهایی زاویه‌دار 8 درجه، بازتاب برگشتی را به حداقل می‌رساند و آن را برای سیستم‌های FTTH، RF video و PON که دقت و بازتاب کم در آنها بسیار مهم است، ایده‌آل می‌کند.

• PC (تماس فیزیکی):

یک طراحی قدیمی که اکنون به دلیل عملکرد پایین‌تر، تا حد زیادی توسط UPC و APC جایگزین شده است. برای کاربردهایی که به حداقل بازتاب سیگنال و دقت بالا نیاز دارند، کانکتورهای APC انتخاب ارجح هستند.

برای استقرارهای مقرون به صرفه و عمومی، کانکتورهای UPC عملکرد قابل اعتمادی را ارائه می‌دهند.

انواع کابل فیبر نوری تخصصی

این کابل‌های فیبر نوری برای محیط‌های خشن، با تراکم بالا یا محیط‌های تخصصی طراحی شده‌اند:

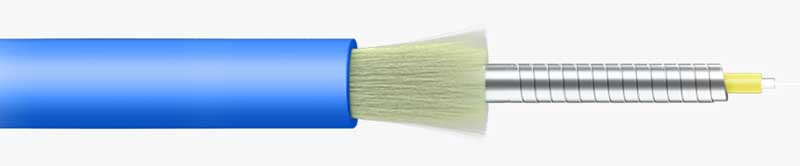

کابل‌های زره‌دار

کابل‌های فیبر نوری زره‌دار دارای روکش تقویت‌شده از جنس استیل ضد زنگ یا کولار در داخل خود هستند که آنها را در برابر له شدن، خم شدن و جوندگان محافظت می‌کند. ایده‌آل برای کف کارخانه‌ها، مراکز داده یا محیط‌های سنگین.

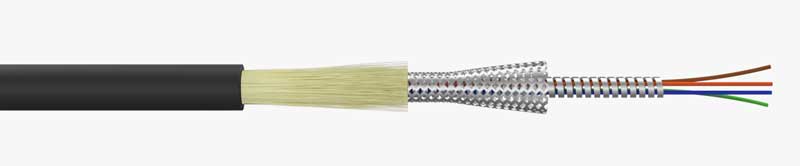

کابل‌های صنعتی

کابل‌های فیبر نوری صنعتی برای محیط‌های خشن با لرزش، روغن، مواد شیمیایی و دماهای شدید طراحی شده‌اند. این کابل‌ها با داشتن روکش‌های تقویت‌شده و مواد با مقاومت بالا، مقاومت کششی، ضربه و له‌شدگی بالایی ارائه می‌دهند.

این کابل‌ها که معمولاً در اتوماسیون کارخانه‌ها، سیستم‌های انرژی و شبکه‌های فضای باز استفاده می‌شوند، از دفن مستقیم، لوله‌های زیرزمینی و اتصالات بین ساختمانی پشتیبانی می‌کنند و عملکرد پایدار را در محیط‌های صنعتی ناهموار تضمین می‌کنند.

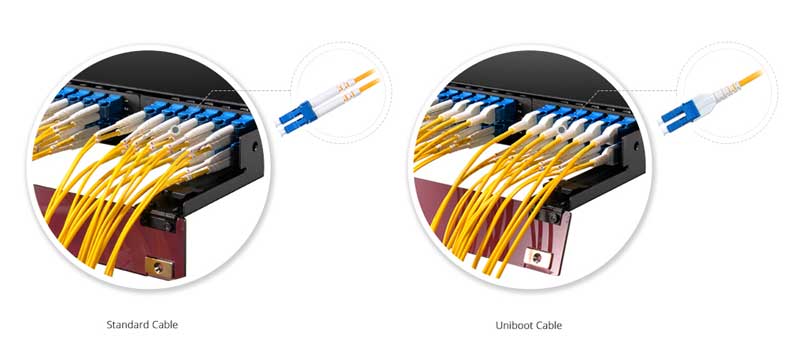

کابل‌های با چگالی بالا

کابل‌های فیبر با چگالی بالا، به ویژه آن‌هایی که دارای طرح‌های یونی‌بوت LC هستند، برای کاهش حجم کابل و ساده‌سازی مدیریت کابل در محیط‌های با محدودیت فضا طراحی شده‌اند. ساختار یونی‌بوت دو فیبر را در یک ژاکت واحد ترکیب می‌کند و حجم کابل را در مقایسه با کابل‌های دوبلکس استاندارد تا 50٪ کاهش می‌دهد.

این طراحی ساده، جریان هوا را بهبود می‌بخشد، تراکم رک را کاهش می‌دهد و سازماندهی سیستم را بهبود می‌بخشد و آن را برای مراکز داده و سایر استقرارهای شبکه با چگالی بالا که در آن‌ها بهره‌وری فضا و وضوح مسیریابی بسیار مهم است، ایده‌آل می‌کند.

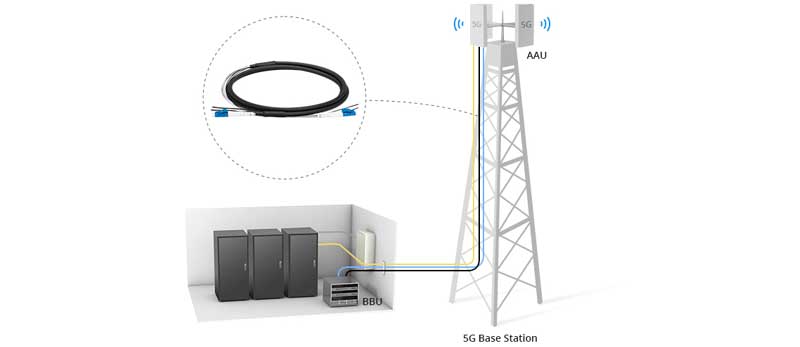

کابل‌های FTTA

کابل‌های FTTA (فیبر به آنتن) مخصوص زیرساخت‌های مخابراتی فضای باز، به ویژه در ایستگاه‌های پایه 4G LTE و 5G هستند. این کابل‌ها با روکش مقاوم در برابر آب و هوا طراحی شده‌اند و در برابر اشعه ماوراء بنفش، رطوبت و دمای شدید مقاوم هستند.

آن‌ها امکان اتصال با کارایی بالا بین RRUها (واحدهای رادیویی از راه دور) و BBUها (واحدهای باند پایه) یا AAUها (واحدهای آنتن فعال) را فراهم می‌کنند و افت سیگنال کم و قابلیت اطمینان بالایی را در محیط‌های دکل ارائه می‌دهند.

کابل‌های چند رشته‌ای

کابل‌های چند رشته‌ای اساساً چندین پچ کورد فیبر استاندارد هستند که به هم متصل شده‌اند و نصب را سریع‌تر و آسان‌تر می‌کنند. این کابل‌ها در دو نسخه داخلی و داخلی/خارجی موجود هستند و سناریوهای مختلف استقرار را پوشش می‌دهند.

کابل‌های تنظیم حالت

کابل‌های فیبر نوری تنظیم حالت برای پشتیبانی از استفاده از اپتیک تک حالته در سیستم‌های فیبر چند حالته طراحی شده‌اند. با ادغام طول کوتاهی از فیبر تک حالته در یک جامپر چند حالته دوبلکس، این کابل‌ها سیگنال لیزر را تراز می‌کنند تا تأخیر حالت تفاضلی (DMD) را که باعث پراکندگی حالت می‌شود، به حداقل برسانند.

کابل‌های PM (کابل‌های نگهدارنده قطبش)

کابل‌های فیبر نوری PM برای حفظ حالت قطبش نور در فواصل طولانی طراحی شده‌اند. این کابل‌ها با داشتن کلید اتصال ویژه و میله‌های تنش داخلی (مانند ساختارهای Panda یا Bow-Tie)، انتقال تک قطبش پایدار را تضمین می‌کنند. کابل‌های PM برای کاربردهایی که نیاز به دقت بالا و پایداری سیگنال دارند، مانند حسگرهای فیبر نوری، تداخل‌سنجی، QKD و سیستم‌های تشخیص منسجم، ایده‌آل هستند.

کدام فیبر نوری را بخریم

Calwatt طیف گسترده ای از انواع کابل فیبر نوری تک حالته و چند حالته را تولید می کند. که از طیف وسیعی از اندازه ها/فاصله ها و اهداف عملکرد پشتیبانی می کند. اگر به دنبال گسترش اتصال فیبر نوری قدیمی هستید یا فقط به یک کابل فیبر نوری بسیار کوتاه و با کارایی پایین نیاز دارید، کابل فیبر نوری (اتصالات فیبر نوری شامل پچ کورد و پیگتیل فیبر نوری مانند پیگتیل sc) مالتی مد OM1 Calwatt با قیمت پایین و با گزینه‌های 1 متری تا 3 متری، بسته به نیاز شما موجود است.

با وجود اینکه کابلی سطح پایین و مقرون به صرفه است، اما همچنان با استاندارد بالا ساخته شده است. با بوت باریک که فشار را کاهش می‌دهند و کانکتورهای LC در یک غلاف محافظ قرار می‌گیرند تا از آسیب‌هایی که می‌تواند در طول قطع مکرر از پریز برق رخ دهد، جلوگیری کند. همچنین با طراحی زیپ‌کورد دوبل برای ساخت و ساز محکم ساخته شده است. از درجه ایمنی آتش نشانی روکش پلنوم (plenum) برخوردار است که الزامات UL 910 را برآورده می‌کند.

اگر به اتصال توانمندتری نیاز دارید، Calwatt کابل های فیبر نوری(اتصالات شامل پچ کورد و پچ پنل) OM3 را نیز ارائه می دهد. ای کابل ها در محدوده طولی بسیار بیشتری در دسترس هستند. همچنان می‌توانید از آن‌ها برای استفاده در فواصل بسیار کوتاه به اندازه یک متر استفاده کنید. یا می‌توانید از آن‌ها برای مسافت‌های بسیار بیشتر تا 50 متر استفاده کنید.

بیشتر بدانید: تجهیزات پسیو شبکه چیست

هر کابلی با درپوش‌های محافظ گرد و غبار قابل جابجایی عرضه می‌شود که از تأثیر آلودگی و آلودگی روی فیبر جلوگیری می‌کند.  و از چشمان شما در هنگام نصب محافظت می‌کند.

فیبر نوری با پهنای باند بالا

کابل های OM4 نیز در مجموعه ما موجود است که اندازه آنها تا 30 متر است. این کابل ها پشتیبانی بسیار بیشتری را برای اتصالات گیگابیتی با پهنای باند بالاتر ارائه می دهند. و برای شبکه های فضای ذخیره سازی، مراکز داده و محیط های شبکه سطح بالا عالی هستند. طراحی به صورت فیبر مالتی مد بهینه‌ شده لیزری، تضمین می‌کند که حداکثر کارایی را بدون تضعیف سیگنال در طول آن‌ها به دست ‌آورید. و طراحی غیر حساس به خمش آن‌ها را بسیار انعطاف‌پذیرتر از انواع کابل‌های فیبر نوری استاندارد می‌کند.

برای بالاترین کارایی کابل فیبر نوری مالتی مد، استاندارد جدید OM5 نیز در طیف وسیعی از طول ها موجود است و بیشترین کارایی زیرساخت شبکه را هدف قرار می دهد. اگر می خواهید شبکه ای را با سرعت 200 یا 400 گیگابیت در ثانیه اجرا کنید، کابل مالتی مد OM5 این کار را به خوبی انجام می دهد. آنها دارای رتبه بندی عمومی هستند و تمام مقررات 910 را رعایت می کنند، در هنگام وقوع فاجعه مقاومت عالی در برابر آتش ارائه می دهند، و کاملاً با کابل های OM3 و OM4 موجود سازگار هستند، بنابراین یک راه عالی برای شروع ارتقاء شبکه بدون نیاز به تعمیر اساسی هستند.

فاصله انتقال سینگل مود

برای کاربردهای حساس تر، کابل فیبر نوری سینگل مد OS2 را در نظر بگیرید که تا فواصل کابل تا 10 کیلومتر در یک اتصال 10 گیگابیت بر ثانیه پشتیبانی می کند و با کابل های فیبر نوری OS1 موجود سازگار است. مانند همه کابل‌های فیبر نوری Calwatt ، کابل OS2 دارای روکش های باریک مقاوم در برابر فشار است و برای اطمینان از دوام چشمگیر، بدون توجه به محیطی که کابل را در آن اجرا می‌کنید، با استانداردی برتر ساخته شده است.

شایان ذکر است با توجه به فاصله بالای انتقال توسط این نوع فیبر، تکنولوژی جدیدی به نام GPON برای انتقال داده به وجود آمد. شما می توانید جهت دریافت اطلاعات بیشتر مقاله GPON چیست را در این زمینه مطالعه فرمایید.

اگر به دنبال ساخت کابل‌ها و پچ‌پنل‌های فیبر نوری خود هستید، Calwatt همچنین کیستون با جک های کوپلر را که طیفی از انواع کابل‌های فیبر نوری مالتی مد و همچنین کابل‌های سینگل مد  OS2 را پشتیبانی می‌کنند، عرضه کند. آنها دارای گیره های نگهدارنده فولاد ضد زنگ هستند و از ساختار محکم و محکم برای اتصال سریع و آسان کابل بدون تأثیر بر دوام لذت می برند.

نتیجه‌گیری

انتخاب کابل فیبر نوری مناسب برای به حداکثر رساندن عملکرد، به حداقل رساندن تلفات و تضمین آینده شبکه شما حیاتی است. با درک انواع فیبر، سبک‌های کانکتور، رتبه‌بندی کابل و انواع تخصصی، می‌توانید راه‌حلی را انتخاب کنید که هم با نیازهای فنی و هم با نیازهای محیطی شما مطابقت داشته باشد.

سوالات متداول (FAQ)

• انواع فیبر سینگل مود چیست؟

OS1 و OS2

• انواع فیبر مالتی مود چیست؟

OM1, OM2, OM3, OM4
